如何判別IC好壞-IC集成電路好壞判斷方法總結-KIA MOS管
信息來源：本站 日期：2019-02-21

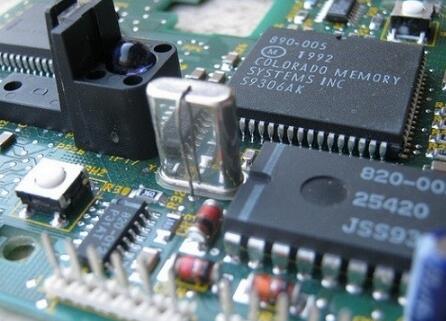

集成電路是一種微型電子器件或部件。采用一定的工藝，把一個電路中所需的晶體管、二極管、電阻、電容和電感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構；其中所有元件在結構上已組成一個整體，從而使電子元件向著微小型化、低功耗和高可靠性方面邁進了一大步。 它在電路中用字母“ic”（也有用文字符號“n”等）表示。
IC集成電路不僅在工、民用電子設備如收錄機、電視機、計算機等方面得到廣泛的應用，同時在軍事、通訊、遙控等方面也得到廣泛的應用。
IC集成電路好壞判斷方法，這種方法是在ｉｃ未焊入電路時進行的，一般情況下可用萬用表測量各引腳對應于接地引腳之間的正、反向電阻值，并和完好的ｉｃ進行 較。
這是一種通過萬用表檢測ic各引腳在路（ic在電路中）直流電阻、對地交直流電壓以及總工作電流的檢測方法。這種方法克服了代換試驗法需要有可代換ic的局限性和拆ic的麻煩，是檢測ic最常用和實用的方法。
這是一種在通電情況下，用萬用表直流電壓擋對直流供電電壓、外圍元件的工作電壓進行測量；檢測ｉｃ各引腳對地直流電壓值，并與正常值相 較，進而壓縮故障范圍， 出損壞的元件。
測量時要注意以下八 ：
(1)萬用表要有足夠大的內阻， 少要大于被測電路電阻的１０倍以上，以免造成較大的測量誤差。
(2)通常把各電位器旋到中間位置，如果是電視機，信號源要采用標準彩條信號發生器。
（3）表筆或探頭要采取防滑措施。因任何瞬間短路都容易損壞ｉｃ。可采取如下方法防止表筆滑動：取一段自行車用氣門芯套在表筆尖上，并長出表筆尖約０．５ｍｍ左右，這既能使表筆尖良好地與被測試點接觸，又能有效防止打滑，即使碰上鄰近點也不會短路。
(4)當測得某一引腳電壓與正常值不符時，應根據該引腳電壓對ｉｃ正常工作有無重要影響以及其他引腳電壓的相應變化進行分析， 能判斷ｉｃ的好壞。
(5)ｉｃ引腳電壓會受外圍元器件影響。當外圍元器件發生漏電、短路、開路或變值時，或外圍電路連接的是一個阻值可變的電位器，則電位器滑動臂所處的位置不同，都會使引腳電壓發生變化。
(6)若ｉｃ各引腳電壓正常，則一般認為ｉｃ正常；若ｉｃ部分引腳電壓異常，則應從偏離正常值最大處入手，檢查外圍元件有無故障，若無故障，則ｉｃ很可能損壞。
(7)對于動態接收裝置，如電視機，在有無信號時，ｉｃ各引腳電壓是不同的。如發現引腳電壓不該變化的反而變化大，該隨信號大小和可調元件不同位置而變化的反而不變化，就可確定ｉｃ損壞。
(8)對于多種工作方式的裝置，如錄像機，在不同工作方式下，ｉｃ各引腳電壓也是不同的。
為了掌握ｉｃ交流信號的變化情況，可以用帶有ｄｂ插孔的萬用表對ｉｃ的交流工作電壓進行近似測量。檢測時萬用表置于交流電壓擋，正表筆插入ｄｂ插孔；對于無ｄｂ插孔的萬用表，需要在正表筆串接一只０．１～０．５μｆ隔直電容。該法適用于工作頻率 較低的ｉｃ，如電視機的視頻放大級、場掃描電路等。由于這些電路的固有頻率不同，波形不同，所以所測的數據是近似值，只能供參考。
該法是通過檢測ｉｃ電源進線的總電流，來判 ｉｃ好壞的一種方法。由于ｉｃ內部絕大多數為直接耦合，ｉｃ損壞時（如某一個ｐｎ結擊穿或開路）會引起后級飽和與截止，使總電流發生變化。所以通過測量總電流的方法可以判 ｉｃ的好壞。也可用測量電源通路中電阻的電壓降，用歐姆定律計算出總電流值。
電壓測量或用示波器探頭測試波形時，表筆或探頭不要由于滑動而造成集成電路引腳間短路，最好在與引腳直接連通的外圍印刷電路上進行測量。任何瞬間的短路都容易損壞集成電路，在測試扁平型封裝的CMOS集成電路時更要加倍小心。
嚴禁在無隔離變壓器的情況下，用已接地的測試設備去接觸底板帶電的電視、音響、錄像等設備。嚴禁用外殼已接地的儀器設備直接測試無電源隔離變壓器的電視、音響、錄像等設備。
雖然一般的收錄機都具有電源變壓器，當接觸到較特殊的尤其是輸出功率較大或?qū)Σ捎玫碾娫葱再|(zhì)不太了解的電視或音響設備時，首先要弄清該機底盤是否帶電，否則極易與底板帶電的電視、音響等設備造成電源短路，波及集成電路，造成故障的進一步擴大。?要注意電烙鐵的絕緣性能。
不允許帶電使用烙鐵焊接，要確認烙鐵不帶電，最好把烙鐵的外殼接地，對MOS電路更應小心，能采用6~8V的低壓電路鐵就更安全。?要保證焊接質量。焊接時確實焊牢，焊錫的堆積、氣孔容易造成虛焊。
焊接時間一般不超過3秒鐘，烙鐵的功率應用內熱式25W左右。已焊接好的集成電路要仔細查看，最好用歐姆表測量各引腳間有否短路，確認無焊錫粘連現象再接通電源。?不要輕易斷定集成電路的損壞。
不要輕易地判斷集成電路已損壞。因?yàn)榧呻娐方^大多數為直接耦合，一旦某一電路不正常，可能會導致多處電壓變化，而這些變化不一定是集成電路損壞引起的，另外在有些情況下測得各引腳電壓與正常值相符或接近時，也不一定都能說明集成電路就是好的。因?yàn)橛行┸浌收喜粫?huì)引起直流電壓的變化。
測試儀表內阻要大。測量集成電路引腳直流電壓時，應選用表頭內阻大于20KΩ/V的萬用表，否則對某些引腳電壓會有較大的測量誤差。?要注意功率集成電路的散熱。
功率集成電路應散熱良好，不允許不帶散熱器而處于大功率的狀態下工作。?引線要合理。如需要加接外圍元件代替集成電路內部已損壞部分，應選用小型元器件，且接線要合理以免造成不必要的寄生耦合，尤其是要處理好音頻功放集成電路和前置放大電路之間的接地端。
