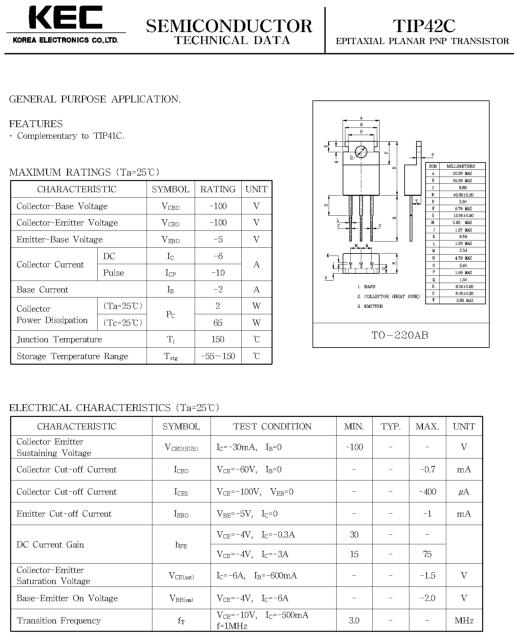

點擊查看規格書。

查看tip42c參數詳情

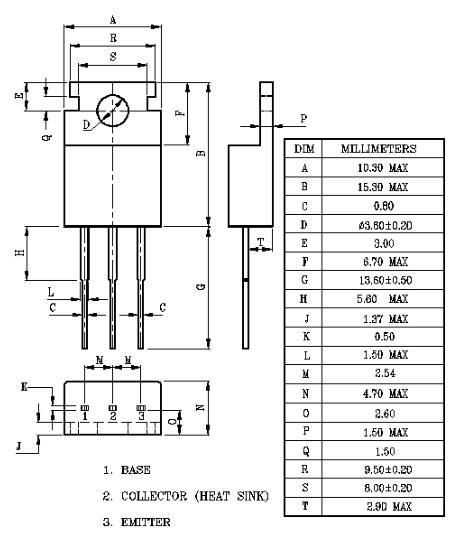

tip42c參數封裝尺寸

tip42c參數,tip42c引腳圖電路圖,tip42c

tip42c概述

tip42是由美國得克薩斯儀表公司生產的，應用材料是SI-NPN.應用于低頻，音頻，或功率放大之用，TIP41C的極限工作電壓max為100V.最大工作電流I=6A。TIP41 NPN中功率三極管，廣泛用于信號放大及音頻功放用晶體管，可與TIP42 PNP管做互補對稱管使用.

tip42c引腳圖電路圖及引腳定義

tip42c參數,tip42c引腳圖電路圖,tip42c

1、基集

2、集電極

3、發射極

tip42c應用電路

（一）

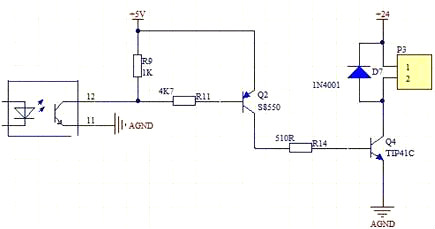

當PB01端輸入1時，也就是光耦管截止（或開路），則Q2必定截止，Q4跟隨截止（繼電器斷電）；當PB01端輸入0時，也就是光耦管導通（或短路），則Q2必將導通，Q4也導通（繼電器加電）；為了控制穩定，必須給Q2提供可靠的集電極電流，就是加個集電極電阻（一端直接接地），如陳堅道先生給的那個圖。因?yàn)槟阌昧藗€(gè)大功率管，也不知道你繼電器電流需要多大，如果Q4基極電流不夠，可以去掉R14（即短路掉），R11的值減小些以加大Q2集電極電流。
