SOT-89封裝

本文主要介紹SOT-89封裝及三端穩壓管型號表大全，MOSFET芯片在制作完成之后,需要給MOSFET芯片加上一個外殼,即MOS管封裝。MOSFET芯片的外殼具有支撐、保護、冷卻的作用,同時還為芯片提供電氣連接和隔離,以便MOSFET器件與其它元件構成完整的電路。

按照安裝在PCB 方式來區分,MOS管封裝主要有兩大類:插入式(Through Hole)和表面貼裝式(Surface Mount)。插入式就是MOSFET的管腳穿過PCB的安裝孔焊接在PCB上。

MOS管作為開關管，已經是開關電源領域的絕對主力器件。它具備輸入端基本不取電流或電流極小，具有輸入阻抗高、噪聲低、熱穩定性好、制造工藝簡單等特點，在大規模和超大規模集成電路中被應用。而因?yàn)樵∏桑瑹o法將MOS管屬性詳細地刻畫到產品上，比如極性、封裝形式、腳位排列等。

SOT-89封裝尺寸及外觀圖

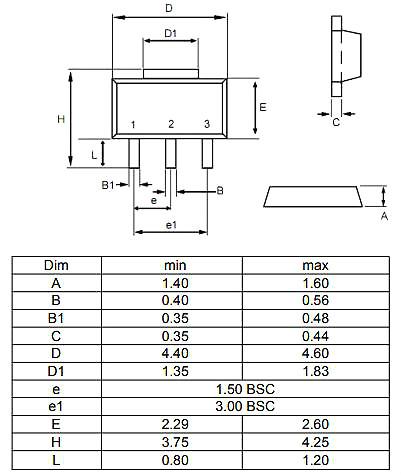

（一）SOT-89封裝尺寸圖

SOT-89 ,SOT-89封裝,SOT-89三端穩壓管

（二）SOT-89外觀圖

SOT-89 ,SOT-89封裝,SOT-89三端穩壓管

SOT-89 三端穩壓管型號大全

以下是SOT-89封裝三端穩壓管型號大全表

Part Number	Maximum Ratings		Vout（V）
Part Number	VIN（V）	IOUT（mA）	Min	Typ	Max
KIA78L05	30	100	4.8	5	5.2
KIA78L05FS	30	200	4.82	5	5.17
KIA78L06	30	100	5.76	6	6.24
KIA78L08	30	100	7.68	8	8.32
KIA78L09	30	100	8.64	9	9.36
KIA78L10	30	100	9.6	10	10.4
KIA78L12	30	100	11.52	12	12.48
KIA78L15	30	100	14.4	15	15.6
KIA78L18	30	100	17.28	18	18.72
KIA78L24	40	100	23.04	24	24.96
KIA79L05	-35	100	-4.8	-5	-5.2
KIA79L06	-35	100	-5.76	-6	-6.24
KIA79L08	-35	100	-7.68	-8	-8.32
KAI79L09	-35	100	-8.64	-9	-9.36
KIA79L10	-35	100	-9.6	-10	-10.4
KIA79L12	-35	100	-11.52	-12	-12.48
KIA79L15	-35	100	-14.4	-15	-15.6
KIA79L18	-35	100	-17.28	-18	-18.72
KAI79L24	-40	100	-23.04	-24	-24.96
KIA431	36	100	2.487	2.5	2.513
