漏極電流和漏源極間電壓
信息來源：本站 日期：2017-05-12

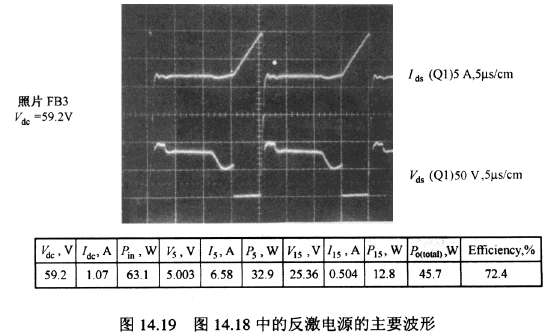

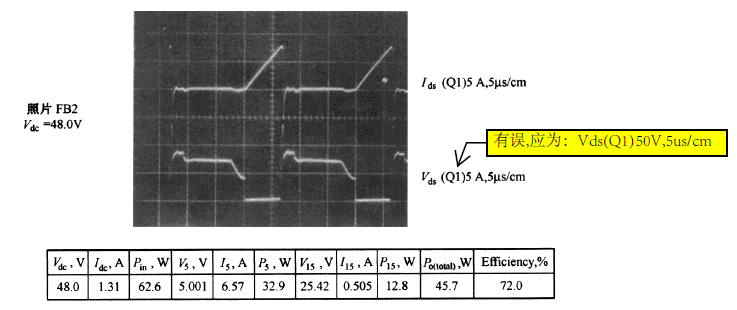

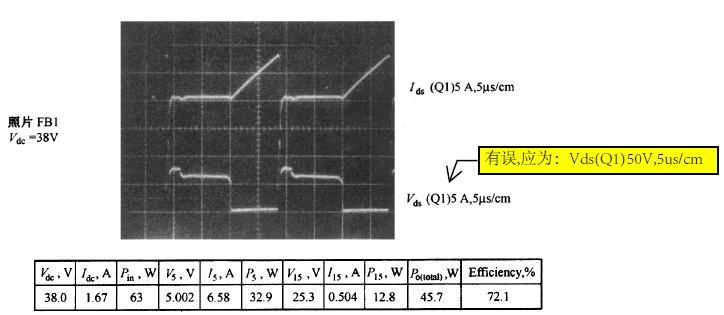

90%滿載狀況下 ，輸入電壓為其最小值 、最大值及額定值時漏極 電流和漏源極間電壓的波形這些波形如圖 14.19 所示 。MOS管開關電源管導通時 ，初級電流波形是線性增加的斜坡外形
關斷霎時 ，上升的漏極電壓上有漏感尖峰 。尖峰的數值由 RCD 緩沖器的電容 C2 控制。這個電容器件應選得足夠大 ，既能限制漏感尖峰以保證開關管平安 ，又不 會使緩沖器電阻 RI 上的損耗
過大。
從圖 14.19 中的波形可見，飛c 增加時，為堅持主輸出電壓恒定脈寬變窄了 （ 反應環(huán)起作 用）。從波形還能夠看出 ，輸出功率恒定時斜坡電流峰值在一切輸入電壓 F都相等 。
如圖 14.19 所示，漏感尖峰過后 ，漏源極間電壓降落 （ 除了尖峰后有一小段的平臺） 到
。而 且 保 持 該 值 直 到 復 位 伏 秒 數 等 于 置 位 伏 秒 數
，然后再降落至幾 。
圖 14.20 所示為更低的總輸出功率 （ 17W） 下，不同輸入電壓時測得的披形 。能夠看到 ， 一切導通脈寬都很窄 ，一切初級電流峰值 C di= Vprimary ton IL ） 都很低 。這是由于從輸入母線 吸收的功率［ 只（］P )2 IT ］ 變小了 。導通完畢時初級電流峰值變低使漏感尖峰也降低了 。
