全橋拓撲?基本工作原理
信息來源：本站 日期：2017-05-17

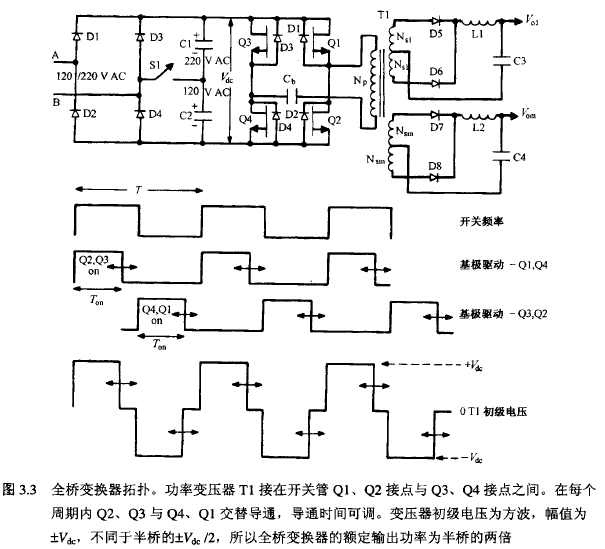

全橋變換器如圖 3.3 所示，其輸入與半橋變換器相同 ，采用倍壓全橋切換整流電路 。 全橋拓撲可用于構成接 440V 網電的離線變換器 。
圖 3.3 中的全橋變換器有兩個輸出 ，即主輸出和輔輸出。電路工作過程為 ，斜對角的兩個MOS管開關管 （ Q2 和 Q3 或 Q4 和 QI) 同時導通，兩組開關管交替導通半個周期 ，若忽略 開關管的導通壓降 ，則施加到變壓器的初級電壓是幅值為Vdc、寬度為 ton （ 受反饋環控制）的交變方波。
電壓和負載變化時，反饋環檢測輸出電壓Vdc 的變化并調制脈寬 ton ’ 以維持輸出電壓不變。與其他拓撲相間 ，全橋變換器輔輸出在網壓改變時能保持不變 ，但負載變化超出 5%～ 8%時，輔輸出很難保持恒定 。設每個開關管的導通壓降為 IV ，主輸出肖特基整流管的導通壓降為 0.5V ，輔輸出整流 管導通壓降也為 IV，則變換器輸出電壓為
與其他拓撲原理相同 ，當輸入電壓以一定比例上升或下降時，脈寬調制器將以同樣的 比例減小或增大脈寬保持的乘積不變來保持輸出電壓恒定 。
