場效應管如何精準控制電路中電流的大小-KIA MOS管
信息來源：本站 日期：2020-10-12
場效應管控制電路電流，場效應管即可用于放大電流，又可以作為可變電阻，還能用作電子開關，現已廣泛應用于電子設備中。而在使用過程中，場效應管是通過加在輸入端柵極的電壓來控制輸出端漏極的電流。
場效應管是電壓控制器件，也就是需要使用電壓控制G腳來實現對管子電流的控制。一般市面上最常見的是增強型N溝通場效應管，你可以用一個電壓來控制G的電壓，場效應管導通電壓一般在2-4V，不過要完全控制，這個值要上升到10V左右。

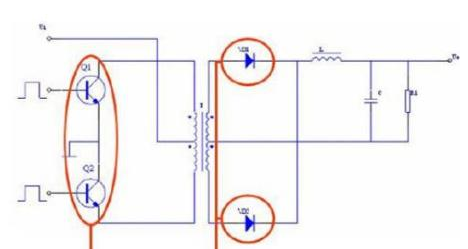

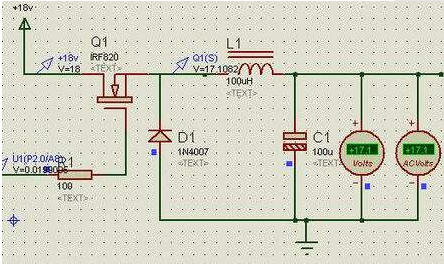

場效應管控制電路電流基本方法：用一個控制電壓（比較器同相輸入端）和一個參考電壓（比較器反相輸入端），同時進入電壓比較器（比較器電源接正12V和地，比如LM358當比較器），比較器的輸出經過5.1K電阻上拉后接G腳，如果控制電壓比參考電壓高，則控制場效應管導通輸出電流。
參考電壓可以來自于采樣電阻，也就是在NMOS的S極接一個大功率小電阻后接地，這個電阻做電流采樣，當電流流過電阻后會形成電壓，把它放大處理后做參考。
剛開始的時候，電流很小，所以控制電壓比參考電壓高很多，這時候G腳基本上都加了12V，可以使管子迅速導通，在很短時間后，當電流增大逐步達到某個值時，參考電壓迅速上升，與控制電壓接近并超過時，比較器就輸出低電平（接近0V）使管子截止，電流減小。然后電流減少后，參考電壓又下去，管子又導通，電流又增大。然后周而復始。
如果你用D/A輸出代替控制電壓，則可以獲得對場效應管的精確控制，我們以前實現過輸出范圍10-2000mA，步進1mA，輸出電流精度正負1mA的水平。
1、場效應管可應用于放大。由于場效應管放大器的輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器。
2、場效應管很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。
3、場效應管可以用作可變電阻。
4、場效應管可以方便地用作恒流源。
5、場效應管可以用作電子開關。
用二極管檔對MOS管的測量。首先要短接三只引腳對管子進行放電。
1、然后用紅表筆接S極，黑表筆接D極。如果測得有500多的數值，說明此管為N溝道。
2、黑筆不動，用紅筆去接觸G極測得數值為1。
3、紅筆移回到S極，此時管子應該為導通。
4、然后紅筆測D極，而黑筆測S極，應該測得數值為1.（這一步時要注意，因為之前測量時給了G極2.5V萬用表的電壓，所以DS之間還是導通的，不過大概10幾秒后才恢復正常，建議進行這一步時再次短接三腳給管子放電）
5、然后紅筆不動。黑筆去測G極，數值應該為1。
