結型場效應管的檢測

1．判別電極與管型

(1)將萬用表的轉換開關置于電阻擋的RX100擋或RXlk擋。

(2)用黑表筆任接一個電極，用紅表筆依次觸碰另外曲個電極，進行測量。

(3)判斷：若兩次測得的電阻阻值近似相等，則表明該黑表筆接的是柵極G，另外兩個電極分別是源極S和漏極D。結型場效應晶體管的源極S和漏極D在結構上具有對稱性，可以互換使用。若兩次測得的電阻阻值均很大，則說明測的是PN結的反向電阻，可判定是N溝道場效應管。若兩次測得的電阻阻值均很小，即說明測的是正向PN結，即正向電阻，可判定是P溝道場效應管。黑表筆接的是柵極G。若不出現上述情況，可以調換黑、紅表筆按上述方法進行測試，直到判別出柵極G為止。

2．判斷結型場效應管的好壞

(1)將萬用表的轉換開關置于電阻擋的RX10擋或RX100擋。

(2)測量源極S與漏極D之間的電阻，通常在幾十歐到幾千歐之間（在手冊中可知，各種不同型號的管，其電阻值是各不相同的）。

(3)判斷：若測得阻值大于正常值，可能是由于內部接觸不良；若測得阻值是無窮大，可能是內部斷極。

(4)將萬用表的轉換開關置于電阻擋的RXlOk擋。

(5)再測柵極Gl與G2、柵極與源極、柵極與漏極之間的電阻值。

(6)判斷：若測得其各項電阻值均為無窮大，則說明管子是正常的；若測得上述各阻值太小或?yàn)橥罚瑒t說明管子是壞的。要注意，若兩個柵極在管內斷極，可用元件代換法進行檢測。

3．結型場效應管放大能力的檢測

(1)將萬用表的轉換開關置于電阻擋的RX100擋。

(2)用紅表筆接場效應管的源極S，黑表筆接其漏極D，測出漏、源極之間的電阻值RSD。

(3)再用手捏柵極G，觀察指針偏轉情況，萬用表指針會向左或向右擺動(多數場效應管的Rg，會增大，表針向左擺動；少數場效應管的RSD會減小，表針向右擺動）。

(4)判斷：只要表針有較大幅度的擺動，即說明被測管有較大的放大能力。

對MOS管來說，為防止柵極擊穿，一般測量前先在其G-S極間接一只幾兆歐的大電阻，然后按上述方法測量。

4．電壓測量法檢測放大能力（以N溝道場效應晶體管為例）

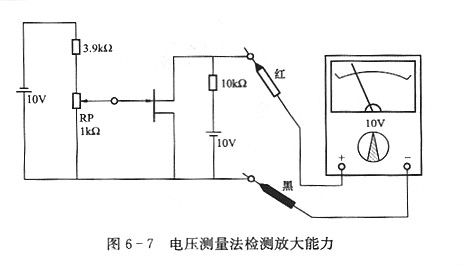

如圖6-7所示，將萬用表置于）OV直流電壓擋，表紅筆接漏極D，黑表筆接源極S。調節電位器RP，看萬用表指示的電壓值是否變化。在調節RP過程中，萬用表指示的電壓值變化越大，則說明該管的放大能力越強。若在調節RP時，萬用表的指針變化不大，則說明該管的放大能力很小或已失去放大能力。
