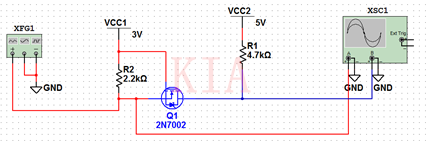

下圖是NMOS做電平轉換的典型電路，要點是信號從低往高轉低，從S極到D極。
邏輯如下：
A=1.8V，NMOS截止，B=3.3V；
A=0V，NMOS導通，B=0V；
如果是高電平往低電平轉換，低頻信號用電阻分壓即可。

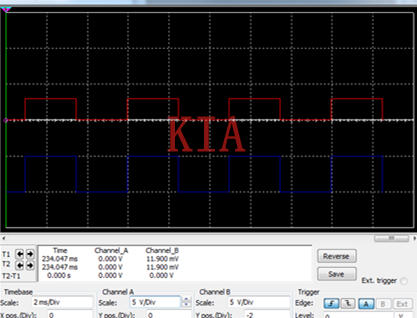

對上圖電路做了一下仿真，100KHz信號能順利傳輸。
同樣用DS極傳送信號，PMOS不能用來做電平轉換。
NMOS的其他用法：

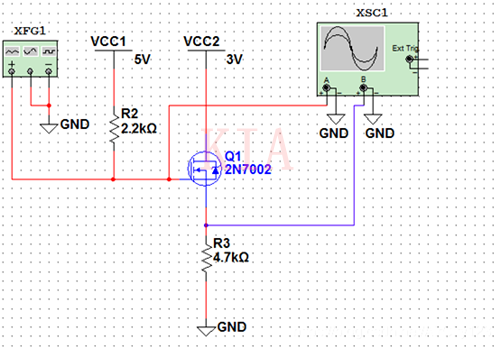

接法一：用NMOS，必須高電平轉低電平，且高電平明顯高于低電平。同樣實現電平轉換且邏輯不變，100KHz沒問題。
在NMOS的S極上接電阻的方式屬于“低端”接法，很少用。常用的是“高端”接法，即在D極上串電阻，下面接法：

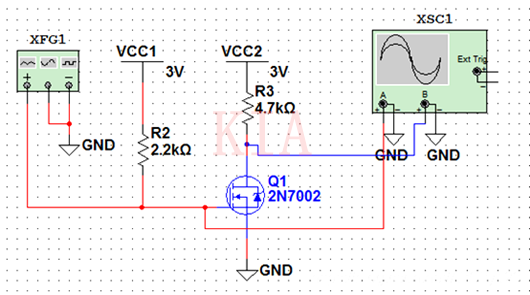

接法二：用NMOS，不限轉換電平方向，可高電平轉低電平，也可以低電平轉高電平。缺點是邏輯變化了，且高頻特性差。
PMOS也有上述類似的接法。
PMOS適合做信號開關，信號必須是從S極輸入。
NMOS也能做信號開關，信號從D極輸入，前提是G極的使能電壓要明顯大于D極信號的最高電壓。
NMOS適合做電平轉換，必須是從低電壓轉到高電壓，邏輯不變。PMOS不能。
利用PMOS和NMOS的G極和S極，可以做邏輯轉換，電平轉換。
