3423場效應管參數引腳圖,PMOS管3423,SOT23-KIA MOS管
信息來源：本站 日期：2024-05-13
KIA3423采用先進的溝槽技術，漏源擊穿電壓-20V，漏極電流-2.0A，提供出色的RDS（導通）、低柵極電荷和低至2.5V的柵極電壓操作，能夠減少功耗，提高效率。3423場效應管適合用作負載開關或PWM應用。標準產品KIA3423不含鉛（符合ROHS和Sony 259規范），是綠色產品訂購選項。KIA3423場效應管封裝形式：SOT-23，散熱效果良好，使用安裝方便，適合空間有限的設計。
VDS(V)=-20V
ID=-2.0A
RDS(on)<92mΩ(VGS=-10V,ID=-2.0A)
RDS(on)<118mΩ(VGS=-4.5V,ID=-2.0A)
RDS(on)<166mΩ(VGS=-2.5V,ID=-1.0A)

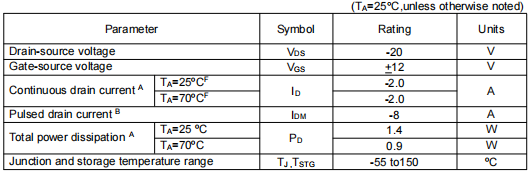

漏源電壓：-20V
漏極電流：-2.0A
柵源電壓：±12V
脈沖漏電流：-8A
總功耗：1.4W

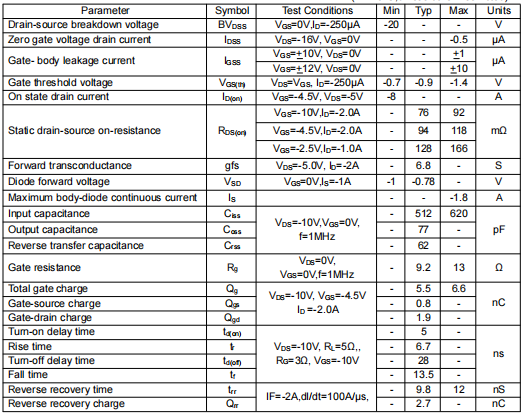

輸入電容：512PF
輸出電容：77PF
總柵極電荷：5.5nC
開通延遲時間：5nS
關斷延遲時間：28nS
上升時間：6.7ns
下降時間：13.5ns
