場效應管有哪些特點及主要用途？

場效應管由于具有輸入阻抗非常高（可達l09～lO15Ω）、噪聲低、動態變化范圍大和溫度系數小，且為電壓控制元件等優點，因

此應用也較為廣泛。

場效應管分結型和絕緣柵(即MOS)型兩大類。

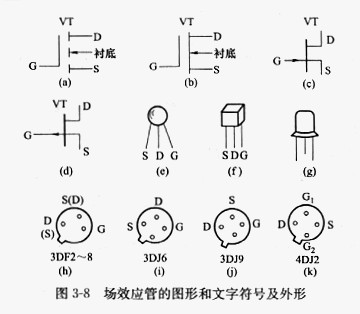

(1)場效應管的圖形和文字符號及外形(見圖3-8)

其中，圖3-8(a)為N溝道絕緣柵增強型晶體管圖形和文字符號；圖3-8 (b)為N溝道絕緣柵耗盡型晶體管圖形和文字符號；圖3-8(c)為N溝道結型晶體管圖形和文字符號；圖3-8 (d)為P溝道結型晶體管圖形和文字符號；圖3-8(e)一為場效應晶體管的外形；圖3-8(h)~(k)為場效應晶體管的管腳。

(2)場效應管的特點及用途

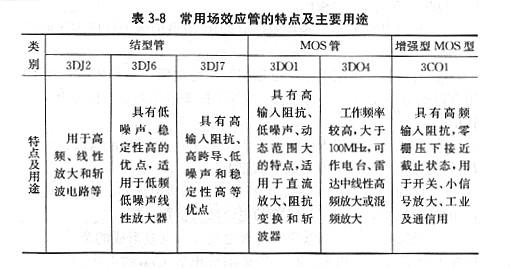

常用場效應管的特點及主要用途見表3-8。

場效應管有哪些基本參數？

(1)場效應管的基本參數

①夾斷電壓UP  也稱截止柵壓UGS(OFF)，是在耗盡型結型場效應管或耗盡型絕緣柵型場效應管源極接地的情況下，能使其漏源

輸出電流減小到零時所需的柵源電壓UGS。

②開啟電壓UT  也稱閥電壓，是增強型絕緣柵型場效應管在漏源電壓UDS為一定值時，能使其漏、源極開始導通的最小柵源電壓UGS。

③飽和漏電流IDSS  是耗盡型場效應管在零偏壓（即柵源電壓UGS為零）、漏源電壓UDS大于夾斷電壓Up時的漏極電流。

④擊穿電壓BUDS和BUGS

a．漏源擊穿電壓BUDS。也稱漏源耐壓值，是當場效應管的漏源電壓UDS增大到一定數值時，使漏極電流ID突然增大且不受柵極電壓控制時的最大漏源電壓。

b．柵源擊穿電壓BUGS。是場效應管的柵、源極之間能承受的最大上作電壓。

⑤耗散功率PD  也稱漏極耗散功率，該值約等于漏源電壓UDS與漏極電流ID的乘積。

⑥漏泄電流IGSS  是場效應管的柵—溝道結施加反向偏壓時產生的反向電流。

⑦直流輸入電阻RGS  也稱柵源絕緣電阻，是場效應管柵—溝道在反偏電壓作用下的電阻值，約等于柵源電壓UGS與柵極電流的

比值。

⑧漏源動態電阻RDS  是漏源電壓UDS的變化量與漏極電流ID的變化量之比，一般為數千歐以上。

⑨低頻跨導gm  也稱放大特性，是柵極電壓UG對漏極電流ID的控制能力，類似于三極管的電流放大倍數β值。

⑩極間電容  是場效應管各極之間分布電容形成的雜散電容。柵源極電容（輸入電容）CGS和柵漏極電容cGD的電容量為1~

3pF，漏源極電容CDS的電容量為0.1~1pF。

(2)常用場效應管的主要參數

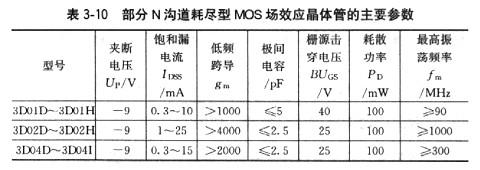

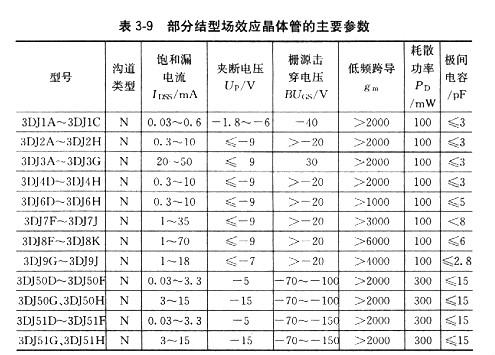

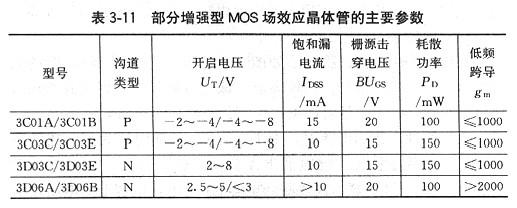

部分結型場效應晶體管的主要參數見表3-9。部分N溝道耗盡型MOS場效應晶體管的主要參數見表3-10。部分增強型MOS場

效應晶體管的主要參數見表3-11。

使用場效應管時有哪些注意事項？

場效應管較三極管嬌弱，使用不當很容易損壞，因此使用時應特別注意以下事項。

①應根據不同的使用場合選用適當型號的場效應管。常用場效應管的主要用途見表3-8。

②場效應管，尤其是絕緣柵場效應管，輸人阻抗非常高，不用時應將各電極短接，以免柵極感應電荷而損壞管子。

③結型場效應管的柵源電壓不能接反，但可在開路狀態下保存。

④為了保持場效應管的高輸入阻抗，管子應注意防潮，使用環境應干燥。

⑤帶電物體（如電烙鐵、測試儀表）與場效應管接觸時，均需接地，以免損壞管子。特別是焊接絕緣柵場效應管時，還要按源極—柵極的先后次序焊接，最好斷電后再焊接。電烙鐵功率以15~30W為宜，一次焊接時間不應超過10s。

⑥絕緣柵場效應管切不可用萬用表測試，只能用測試儀測試，而且要在接入測試儀后，才能去掉各電極短路接線。取下時，則應先短路各電極后再取下，要避免柵極懸空。

⑦使用帶有襯底引線的場效應管時，其襯底引線應正確連接。

場效應管時間繼電器是怎樣工作的？

場效應管具有極高的輸入阻抗，導通時從電源輸入的電流幾乎可以忽略。因此允許采用很大的充電電阻，有利于比延時的提高。

(1)電路一

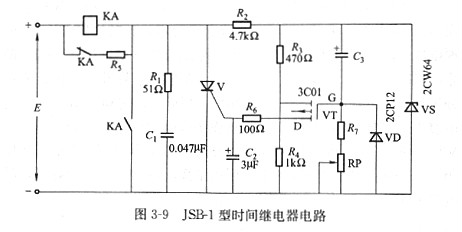

JSB-1型時間繼電器電路如圖3-9所示。它采用3C01型場效應管（P溝道增強型）作比較環節。該定時器最大延時可達5min，

比延時可達5s/μF，延時誤差<±5%。

工作原理：接通電源時，由于電容C3兩端電壓為零，場效應管VT處于截止?fàn)顟B(tài)，繼電器KA釋放，延時開始。同時電源E通過電阻R2、繼電器KA線圈向電容C3充電，電容上的電壓逐漸升高，場效應管VT的柵源電壓UGS越來越負，柵—漏極電流IGD就越來越大。當IGD大到晶閘管V所需的觸發電流時，V觸發導通，繼電器KA得電吸合，輸出延時信號。

圖中，二極管VD的作用是提供電容C3一條快速放電回路(R3、R4、VD、C3); R1、C1及C2的作用是防止晶閘管V誤觸發；并聯在電阻值較大的繼電器KA線圈上的低阻值電阻R5，用以提供延時電路足夠的電壓與電流。

(2)電路二

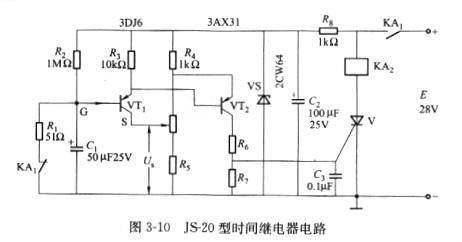

JS-20型時間繼電器電路如圖3-10所示。

工作原理：當繼電器KA1吸合時（圖中，KA1控制部分未畫出），接通電源，由于電容Cl兩端電壓為零，場效應管VT1的柵源電壓UGS=UC-US＝-US大于其夾斷電壓UP，因此VT1截止，三極管VT2無基極電流而截止，晶閘管V關閉，繼電器KA2處于釋放狀態，延時開始。同時電源電壓E通過電阻R8、R2向電容C1充電。Cl上電壓Uc逐漸升高，當達到UGS
