場效應管捕魚機-捕魚機場效應管好壞和極性判斷-KIA 場效應管
信息來源：本站 日期：2017-12-30
在電魚機的制作或是修理中，經常會涉及到場效應管的好壞檢測和極性判別，場效應管品種和類型十分多，一時又找不到它的材料，那就只能用萬用表進行測量來判別，測量時用的萬用表為指針式萬用表，下面就電魚機場效應管（MOS管）好壞和極性判別方式進行分析：
一、定性判別電魚機MOS型場效應管的好壞
先用萬用表R×10kΩ擋(內置有9V或15V電池)，把負表筆(黑)接?xùn)艠O(G)，正表筆(紅)接源極(S)。給柵、源極之間充電，此刻萬用表指針有細微偏轉。再改用萬用表R×1Ω擋，將負表筆接漏極(D)，正筆接源極(S)，萬用表指示值若為幾歐姆，則闡明場效應管是好的。
二、定性判別電魚機場效應管的電極
將萬用表撥至R×100檔，紅表筆恣意接一個腳管，黑表筆則接另一個腳管，使第三腳懸空。若發現表針有細微搖擺，就證明第三腳為柵極。欲取得更顯著的調查效果，還可使用人體接近或許用手指觸摸懸空腳，只要看到表針作大幅度偏轉，即闡明懸空腳是柵極，其他二腳別離是源極和漏極。
判別理由：
JFET的輸入電阻大于100MΩ，而且跨導很高，當柵極開路時空間電磁場很簡單在柵極上感應出電壓信號，使管子趨于截止，或趨于導通。若將人體感應電壓直接加在柵極上，因?yàn)檩斎敫蓴_信號較強，上述現象會愈加顯著。如表針向左側大幅度偏轉，就意味著管子趨于截止，漏-源極間電阻RDS增大，漏-源極間電流減小IDS。反之，表針向右側大幅度偏轉，闡明管子趨導游通，RDS↓，IDS↑。但表針終究向哪個方向偏轉，應視感應電壓的極性（正向電壓或反向電壓）及管子的作業點而定。
注意事項：
（1）試驗標明，當兩手與D、S極絕緣，只摸柵極時，表針一般向左偏轉。可是，如果兩手別離觸摸D、S極，而且用手指摸住柵極時，有可能調查到表針向右偏轉的景象。其原因是人體幾個部位和電阻對場效應管起到偏置效果，使之進入飽和區。
（2）也可以用舌尖舔住柵極，現象同上。

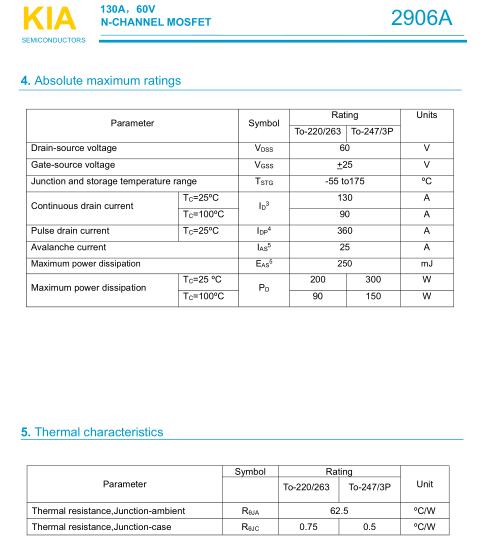

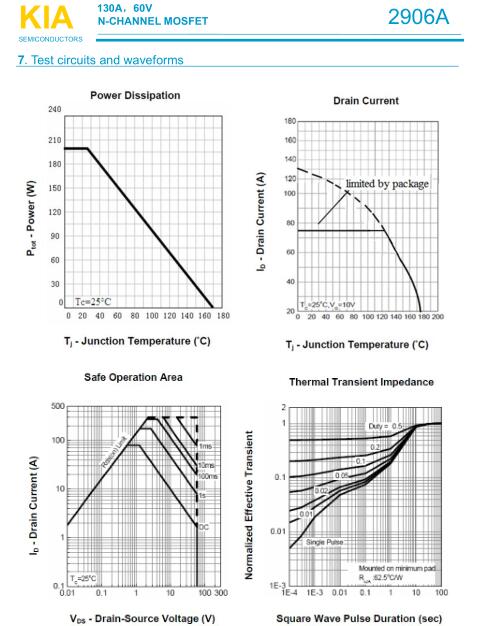

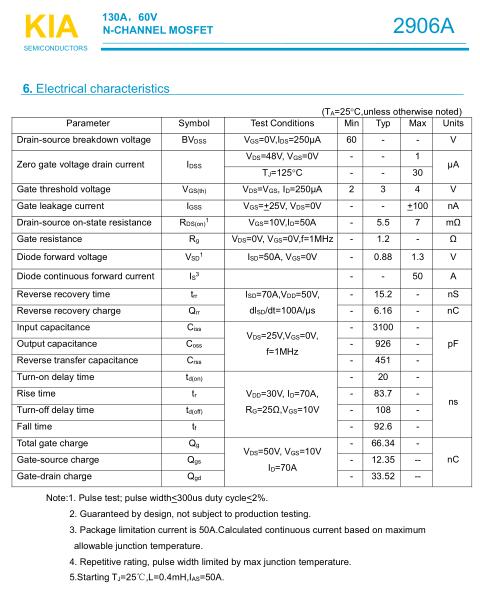

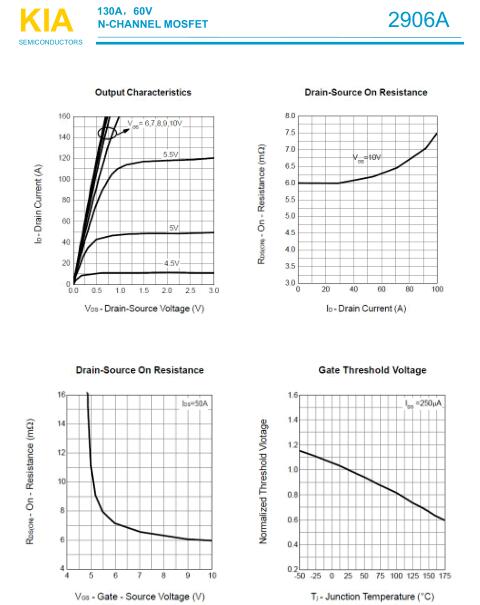

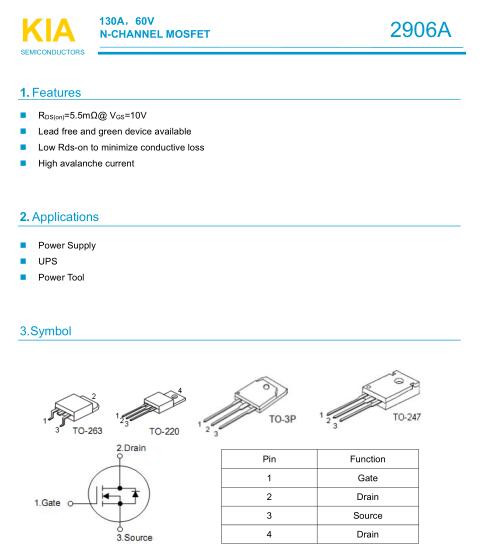

捕魚機適配件2906A
