數字萬用表測場效應管-圖解數字萬用表測量場效應管測量的方法-KIA 官網
信息來源：本站 日期：2018-02-26
數字萬用表相對來說，屬于比較簡單的測量?jī)x器。本篇，作者就教大家數字萬用表的正確使用方法。從數字萬用表的電壓、電阻、電流、二極管、三極管、MOS場效應管的測量等測量方法開始，讓你更好的掌握萬用表測量方法。

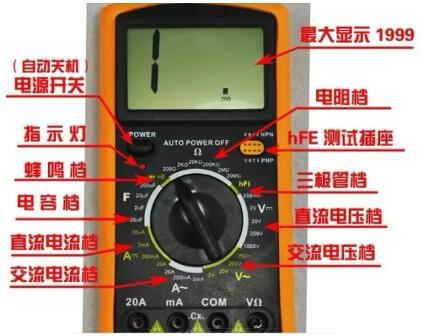

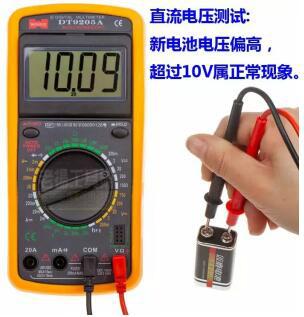

如電池、隨身聽電源等。首先將黑表筆插進"com"孔，紅表筆插進"V Ω "。把旋鈕選到比估計值大的量程 （注意：表盤上的數值均為最大量程，"V－"表示直流電壓檔，"V～"表示交流電壓檔，"A"是電流檔），接著把表筆接電源或電池兩端；保持接觸穩定。數 值可以直接從顯示屏上讀取，若顯示為"1."，則表明量程太小，那么就要加大量程后再測量工業電器。 如果在數值左邊出現"-"，則表明表筆極性與實際電源極性相反，此時紅表筆接的是負極。
表筆插孔與直流電壓的測量一樣，不過應該將旋鈕打到交流檔"V～"處所需的量程即可。交流電壓無正負之分，測量方法跟前面相同。 無論測交流還是直流電壓，都要注意人身安全，不要隨便用手觸摸表筆的金屬部分。

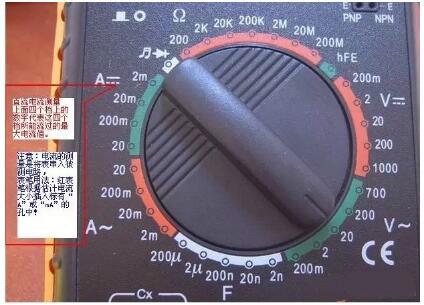

先將黑表筆插入"COM"孔。若測量大于200mA的電流，則要將紅表筆插入"10A"插孔并將旋鈕打到直流 "10A"檔；若測量小于200mA的電流，則將紅表筆插入 "200mA"插孔，將旋鈕打到直流200mA以內的合適量程。調整好后，就可以測量了。將 萬用表串進電路中，保持穩定，即可讀數。若顯示為"1."，那么就要加大量程；如果在數值左邊出現"-"，則表明電流從黑表筆流進萬用表。
交流電流的測量。測量方法與1相同，不過檔位應該打到交流檔位，電流測量完畢后應將紅筆插回"VΩ"孔，一定要注意千萬不要忘記這一步，如果直接測電壓，那么你的表會直接報廢！
將表筆插進"COM"和"VΩ"孔中，把旋鈕打旋到"Ω"中所需的量程，用表筆接在電阻兩端金屬部位，測量中可以用手接觸電阻，但 不要把手同時接觸電阻兩端，這樣會影響測量精確度的－－人體是電阻很大但是有限大的導體。讀數時，要保持表筆和電阻有良好的接觸；注意單位：在"200" 檔時單位是"Ω"，在"2K"到"200K"檔時單位為 "KΩ "，"2M"以上的單位是"MΩ"。

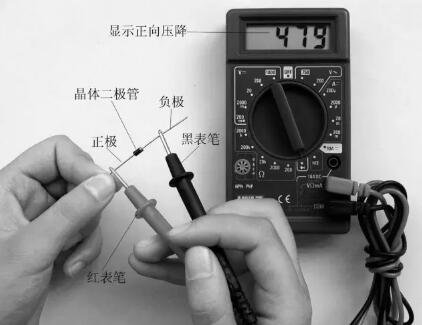

數字萬用表可以測量發光二極管，整流二極管……測量時，表筆位置與電壓測量一樣，將旋鈕旋到""檔；用紅表筆接二極管的正極，黑表筆接負極，這時會顯示二極管的正向壓降。肖特基二極管的壓降是0.2V左右，普通硅整流管（1N4000、1N5400系列等）約為0.7V，發光二極管約為 1.8～2.3V。調換表筆，顯示屏顯示"1."則為正常，因?yàn)槎O管的反向電阻很大，否則此管已被擊穿。
表筆插位同上；其原理同二極管。先假定Ａ腳為基極，用黑表筆與該腳相接，紅表筆與其他兩腳分別接觸其他兩腳；若兩次讀數均為０.７Ｖ左右，然后再用紅筆接Ａ腳，黑筆接觸其他兩腳，若均顯示"１"，則Ａ腳為基極，否則需要重新測量，且此管為ＰＮＰ管。那么集電極和發射極如何判斷呢？數字表不能像指針表那樣利用指針擺幅來判斷，那怎么辦呢？我們可以利用"hFE"檔來判斷：先將檔位打到"hFE"檔，可以看到檔位旁有一排小插孔，分為PNP和NPN管的測量。前面已經判斷出管型，將基極插入對應管型"b"孔，其余兩腳分別插入"c"，"e"孔，此時可以讀取數值，即β值；再固定基極，其余兩腳對調； 比較兩次讀數，讀數較大的管腳位置與表面"c"，"e"相對應。
小技巧：上法只能直接對如9000系列的小型管測量，若要測量大管，可以采用接線法，即用小導線將三個管腳引出。這樣方便了很多哦。
Ｎ溝道的有國產的3D01，4D01，日產的3SK系列。Ｇ極（柵極）的確定：利用萬用表的二極管檔。若某腳與其他兩腳間的正反壓 降均大于２Ｖ，即顯示"１"，此腳即為柵極Ｇ。再交換表筆測量其余兩腳，壓降小的那次中，黑表筆接的是Ｄ極（漏極），紅表筆接的是Ｓ極（源極）。
1）、電壓檔
在檢測或制作時，可以用來測量器件的各腳電壓，與正常時的電壓比較，即可得出是否損壞。還可以用來檢測穩壓值較小的穩壓二極管的穩壓值，其原理如 圖：Ｒ為１Ｋ，電源端的電壓視穩壓管的標稱穩壓值而定，一般比標稱電壓大３Ｖ以上，但不要超過１５Ｖ。再用萬用表檢測Ｄ管兩端電壓值，此值既為Ｄ管實際穩 壓值。
2）、電流檔
將表串入電路中，對電流進行測量和監視，若電流遠偏離正常值（憑經驗或原有正常參數），必要時可以調整電路或者需要檢修。還可以利用該表的20A檔測 量電池的短路電流，即將兩表筆直接接在電池兩端。切記時間絕對不要超過1秒！注意：此方法只適用于干電池，5號，7號充電電池，且初學者要有熟悉維修的人 員指導下進行，切不可自行操作！根據短路電流即可判斷電池的性能，在滿電的同種電池的情況下，短路電流越大越好。
3）、電阻檔
可用于判斷電阻，二極管，三極管好壞的方法之一。對于電阻其實際阻值偏離標稱值過多時則已損壞。對于二三極管，若任兩腳間的電阻都不為很大值（幾百K 以上），則可認為性能下降或者已擊穿損壞，注意此三極管是不帶阻的。此法也可用于集成塊，須要說明的是：集成塊的測量只能和正常時參數作比較。
