電阻-電阻器如何維修檢測方法詳解及注意事項-KIA MOS管
信息來源：本站 日期：2018-08-02
電阻（Resistance，通常用“R”表示），是一個物理量，在物理學中表示導體對電流阻礙作用的大小。導體的電阻越大，表示導體對電流的阻礙作用越大。不同的導體，電阻一般不同，電阻是導體本身的一種特性。電阻將會導致電子流通量的變化，電阻越小，電子流通量越大，反之亦然。而超導體則沒有電阻。
電阻是描述導體導電性能的物理量，用R表示。電阻由導體兩端的電壓U與通過導體的電流I的比值來定義，即R=U/I。所以，當導體兩端的電壓一定時，電阻愈大，通過的電流就愈小; 反之，電阻愈小，通過的電流就愈大。因此，電阻的大小可以用來衡量導體對電流阻礙作用的強弱，即導電性能的好壞。電阻的量值與導體的材料、形狀、體積以及周圍環境等因素有關。

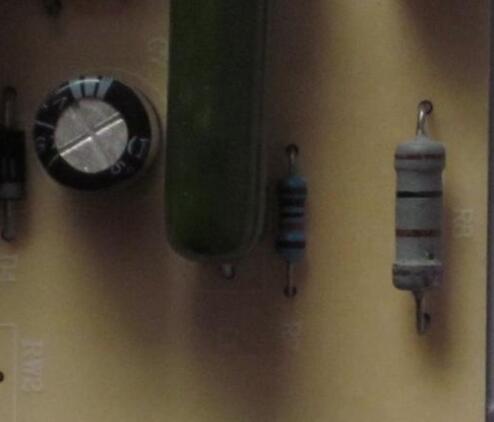

（1）首先先記下標稱數值，如果是色環電阻先根據色環查出其其阻值大小。這步的意義在于，如果你不知道被測電阻的標稱阻值。就算你用萬用表測出了該電阻的阻值你也不知道它是不是符合該電路的要求。比如你測出一個電阻的阻值是 100Ω，如果沒有參考那它是合格還是不合格呢？是比正常值大還是小呢？就無法有一個明確的概念。本次檢測的電阻是一如圖1所示的色環電阻。其色環順序?yàn)樽睾谧亟稹＜雌渥柚禐?0╳101Ω允許偏差為±5%。
圖1
（2）清理電阻器引腳的灰塵，如果有銹漬最好拿細砂紙打磨一下，否則會影響到測量結果。如果表面看起來問題不大，拿紙巾輕輕擦拭即可。切忌不可用力過猛以免折斷電阻的引腳。
（3）清潔完畢后就可以開始測量了，根據電阻器的標稱阻值調節萬用表的量程。之前經過對色環的核查我們已經知道待測電阻阻值為 10╳10 1 Ω允許偏差為±5%。數字萬用表歐姆擋最小量程為 200Ω。剛好合適測量該電阻。于是選擇數字萬用表歐姆檔的 200，并將黑表比插進 COM 孔，紅表筆插進 VΩ（測電壓電阻都用這個孔）。
提示：萬用表所設置的量程要盡量與電阻標識稱值近似，只有所選量程與待測電阻阻值盡可能相對應，才能保證測量的準確性。本次測量的電阻標稱阻值為 100Ω，所以選擇與最接近的，量程歐姆擋的 200。如果待測的電阻標稱阻值為 1KΩ 則所選的量程就為 2K 了。

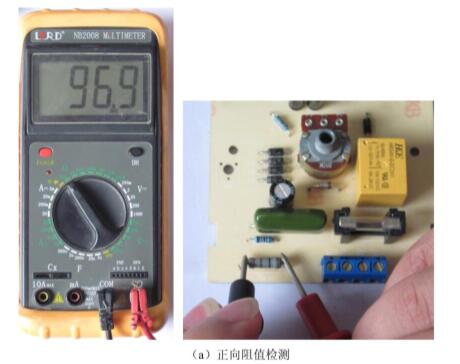

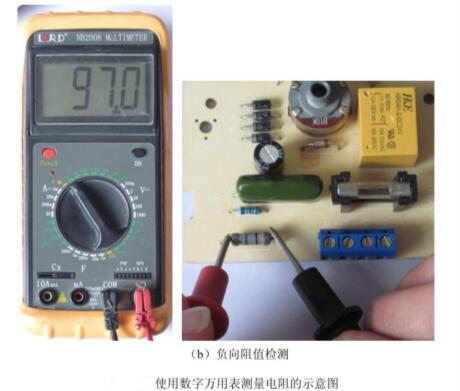

（4）打開數字萬用表電源開關，接著將萬用表的紅、黑表筆分別搭在電阻器兩端的引腳處不用考慮極性問題，觀察萬用表顯示的數值，然后記錄測量值，交換表筆再測一次。如圖2所示。
圖2
測量?jī)纱问菫榱丝s短外電路中的元器件對待測電阻阻值的影響，取較大的數值作為參考，這里取“97Ω”。該值與標稱阻值 100Ω 非常接近，因此可以斷定該電阻基本正常。

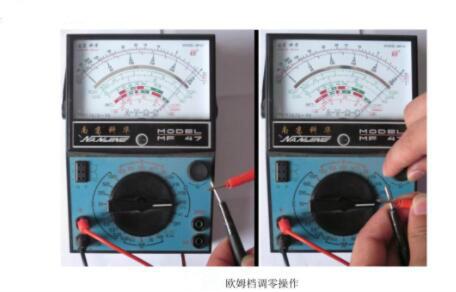

提示：如果您測量的參考阻值大于標稱阻值，則可以斷定該電阻器損壞；如果測量出的值比標稱范圍小很多，此時卻并不能確定該電阻器已損壞，因?yàn)檫€有可能是電路中的其它元器件對測量的干擾造成的。這時就需要采用開路測量進一步進行檢測了。如果您使用的是指針式萬用表，選擇好量程后還需調零校正。將兩表筆相接，此時所顯示的阻值應為零。如果指針不在零刻線上，調整表盤下方的調零旋鈕，使表針停在 0 刻度處。
貼片電阻器的在路測量方法如下：

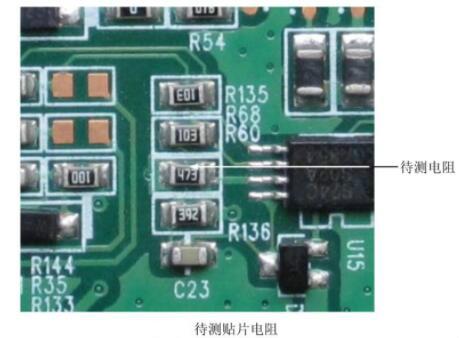

（1）在路檢測貼片電阻器時首先要將電阻器所在電路板的供電電源斷開，對貼片電阻器進行觀察，如果有明顯燒焦、虛焊等情況，基本可以鎖定故障了。接著根據貼片電阻的標稱電阻讀出電阻器的阻值。如圖3所示。本次測量的貼片電阻標稱為 473，即它的阻值為47KΩ。
圖3
（2）清理待測電阻器各引腳的灰土，如果有銹漬也可以拿細砂紙打磨一下，否則會影響到檢測結果。如果問題不大，拿紙巾輕輕擦拭即可。擦拭時不可太過用力以免將器件損壞。
（3）清潔完畢后就可以開始測量了，根據貼片電阻器的標稱阻值調節萬用表的量程。此次被測貼片電阻器標稱阻值為 47 KΩ，根據需要將量程選擇在 200K。并將黑表比插進 COM孔，紅表筆插進 VΩ孔。

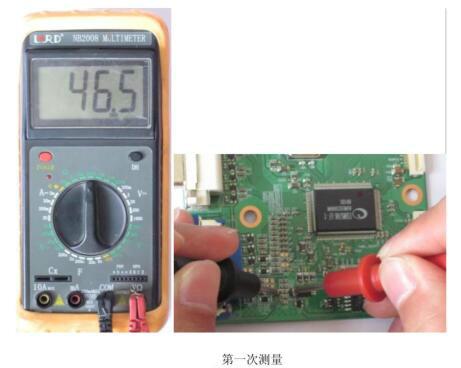

（4）將萬用表的紅、黑表筆分別搭在貼片電阻器的兩腳的焊點上，觀察萬用表顯示的數值，記錄測量值為 46.5，如圖4所示。
圖4

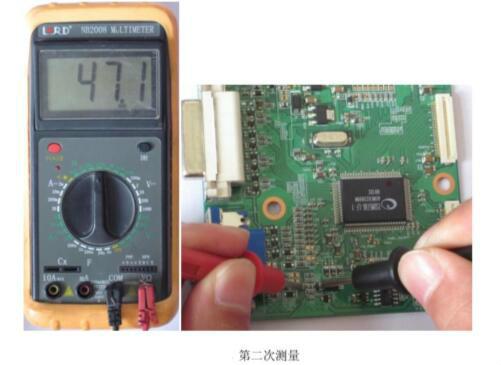

（5）接下來將紅、黑表筆互換位置，再次測量，記錄第 2 次測量的值為 47.1。如圖5
圖5
（6）從兩次測量中，取測量值較大的一次的測量值作為參考阻值，即取 47.1 KΩ 作為參考阻值。
電阻器在使用前要進行檢查，檢查其性能好壞就是測量實際阻值與標稱值是否相符，誤差是否在允許范圍之內。方法就是用萬用表的電阻檔進行測量。測量時要注意兩點；
1、要根據被測電阻值確定量程，使指針指示在刻度線的中間一段，這樣便于觀察。
2、確定電阻檔量程后，要進行調零，方法是兩表筆短路（直接相碰），調節"調零"電器使指針準確的指在Ω刻度線的"0"上，然后再測電阻的阻值。另外，還要注意人手不要碰電阻兩端或接觸表筆的金屬部分。否則會引起測試誤差用萬用表測出的電阻值接近標稱值。就可以認為基本上質量是好的，如果相差太多或根本不通，就是壞的。
