車載逆變器（電源轉換器、Power Inverter）是一種能夠?qū)?DC12V直流電轉換為和市電相同的 AC220V交流電，供一般電器使用，是一種方便的車用電源轉換器。車載電源逆變器在國外市場受到普遍歡迎。在國外因汽車的普及率較高，外出工作或外出旅游即可用逆變器連接蓄電池帶動電器及各種工具工作。中國進入WTO 后，國內市場私人交通工具越來越多，因此，車載逆變器電源作為在移動中使用的直流變交流的轉換器，會給你的生活帶來很多的方便，是一種常備的車用汽車電子裝具用品。車載逆變器的普及速度的提高也促進了MOS管在車載逆變器中的使用。
通過點煙器輸出的車載逆變器可以是20W、40W、80W、120W直到150W功率規格的。再大一些功率逆變電源要通過連接線接到電瓶上。把家用電器連接到電源轉換器的輸出端后，就能在汽車內使用各種電器像在家里使用一樣方便。可使用的電器有：手機、筆記本電腦、數碼攝像機、照相機、照明燈、電動剃須刀、CD機、游戲機、掌上電腦、電動工具、車載冰箱及各種旅游、野營、醫療急救。
電路中的主要器件有驅動管SS8550、KSP44，MOS功率開關管IRFZ48N、IRF740A，快恢復整流二極管HER306以及PWM控制芯片TL494CN(或KA7500C)。SS8550為TO-92形式封裝的PNP型三極管。其引腳電極的識別方法是，當面向三極管的印字標識面時，引腳1為發射極E、2為基極B、3為集電極C。SS8550的主要參數指標為：BVCBO=-40V、BVCEO=-25V、VCE(S)=-0.28V、VBE(ON)=-0.66V、fT=200MHz、ICM=1.5A、PCM=1W，TJ=150℃、hFE=85～160(B)、120～200(C)、160～300(D)。與TO-92形式封裝的SS8550相對應的表貼器件型號為S8550LT1，其封裝形式為SOT-23。KSP44為TO-92形式封裝的NPN型三極管。其引腳電極的識別方法是，當面向三極管的印字標識面時，其引腳1為發射極E、2為基極B、3為集電極C。
一般的車載逆變器主要由逆變橋、濾波電路、控制電路、振蕩器等構成，其工作原理是先通過高頻PWM (脈寬調制)開關電源技術，將汽車電瓶所提供的12V直流電轉換成30kHz-50kHz、220V左右的交流電。然后再利用橋式整流、濾波、脈寬調制及開關功率輸出等技術，將30kHz～50kHz、220V左右的交流電轉換成50Hz、220V的交流電。
最簡單的車載逆變器從外觀上看可能只有一個兩腳接口和一個點煙器電源輸入接口，但其內部結構同樣很復雜。車載逆變器內部電路中帶有MOS場效應管，該器件在工作中會產生一定的熱量，所以會加裝散熱片，而功率較大的逆變器還會裝有小的散熱風扇。
看著琳瑯滿目的逆變器，我們該如何選購呢？首先，我們要知道自己需要在車上使用哪些電器設備，然后根據它們的功率來選擇逆變器的規格。此外，我們還必須考慮汽車點煙器保險絲的熔斷電流。
如果要使用的電器功率超過180W，還可以使用電瓶連接線將大功率逆變器直接與電瓶相連，但這種方法只可以應急，不宜長時間使用，否則將對電瓶本身造成傷害。車載逆變器的輸出功率必須大于用電器的使用功率，對于一些啟動功率大的電器還要有足夠的余量，否則很可能會無法啟動。
1.使用時要先連接交流電源側的設備，再連接直流電源側的設備。即先把用電設備接入逆變器后，再將逆變器插頭插入點煙器插孔。否則即使逆變器的電源開關是斷開狀態，逆變器內部也可能因為過電壓而造成電擊隱患。
2.如果要使用電瓶線直接與電瓶連接的話，一定要看好正負極，千萬不要接反（紅線夾電瓶正極，黑線夾負極）。連接時要先接正極、再接負極，拆卸時則是先拆負極，再拆正極。
3.輸入和輸出端都連接好后，再打開電源開關，用電器就可以使用了。
要嚴格按照用戶手冊的規定來使用逆變器。其次，逆變器的輸出電壓是220伏交流電，而這個220伏電是在一個狹小的空間并處于可移動狀態，因此要格外小心。應將其放在較為安全的地方(特別要遠離兒童！)，以防觸電。在不使用時，最好切斷其輸入電源。第三，不要將逆變器置于太陽直曬或暖風機出口附近。逆變器的工作環境溫度不宜超過攝氏40度。第四，逆變器工作時會發熱，因此不要在其附近或上面放置物品。第五，逆變器怕水，不要使其淋雨或撒上水。
通過以上的講解，本篇文章對車載逆變電源的原理、分類、使用注意事項等進行了將為全面的講解和分析，如果正確使用車載逆變電源，其會變成一種方便的電源轉換設備，希望大家能夠?qū)ζ渲械闹攸c內容進行理解，并對車載逆變器這種方面人們生活的設備有進一步的理解。

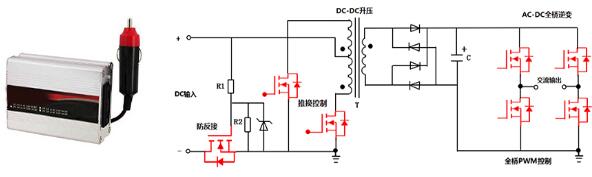

防反接保護電路:
KIA50N06、KIA40N20A、KIA75NF75
推挽控制：
KIA75NF75、KIA40N20A、KIA3205S、KIA18N20A、KIA2806A
全橋電路：
KIA730H、KIA740H、KIA13N50H
KIA16N50H、KIA18N50H、KIA20N50H
KIA20N40H、KIA24N50H、KIA28N50H
