本實用新型屬于電路保護技術領域，涉及一種保護電路，具體是一種自鎖保護電路。
隨著電子技術的發展，電子器件應用于各行各業，面對各種嚴酷的工作環境，對電路的保護尤為重要。如果電子器件在工作中出現問題，而沒有保護電路工作，就會造成電子器件壽命安全性降低，或直接損壞燒毀，造成難以估計的損失。因而為了保證電子器件的安全性和可靠性，一種有效的保護電路是非常重要的。
由于各種復雜的使用環境，電子器件在使用過程中難免會碰到嚴酷的超過器件本身額定的工作條件，或是人為操作失誤，而這種情況下可能瞬間就會對電子器件產生損害，人工無法在很短時間內對電子器件進行斷電保護。
本實用新型的目的在于提供一種自鎖保護電路，可以在電路發生故障需要斷開總電源時，實現斷開電源后保持自鎖，直到故障解決，電路重新上下電后，重新恢復到工作狀態。
本實用新型的目的可以通過以下技術方案實現：
一種自鎖保護電路，包括電源VCC、MOS管Q1和三個三極管Q2、Q3、Q4，所述電源VCC連接MOS管Q1的漏級，所述MOS管Q1的源級連接用電器；
所述電源VCC與MOS管Q1的漏級之間具有結點M1，所述結點M1通過電阻R1連接MOS管Q1的柵極；
所述電阻R1與MOS管Q1的柵極之間具有結點M2，所述結點M2連接三極管Q2的集電極，所述三極管Q2的發射級接地；
所述電阻R1與結點M1之間具有結點M3，所述結點M3連接三極管Q3的集電極，所述三極管Q3的發射極通過電阻R2接地；
所述三極管Q3的發射極與電阻R2之間具有結點M4，所述結點M4分別連接三極管Q2的基級和三極管Q4的基級；
所述電源VCC與結點M1之間具有結點M5，所述結點M5通過電阻R3連接三極管Q4的發射極，所述三極管Q4的集電極接地；
所述三極管Q4的發射極與電阻R3之間具有結點M6，所述結點M6連接二極管D1的正極，所述二極管D1的負極連接三極管Q3的基級；
所述二極管D1的負極與三極管Q3的基極之間具有結點M7，所述結點M7連接反饋控制端。
進一步地，所述反饋控制端采用MCU單片機、過壓保護電路、過流保護電路或過溫保護電路。
進一步地，所述MOS管Q1采用N型MOS管。
進一步地，所述三極管Q2、Q3均采用NPN型三極管，所述三極管Q4采用PNP型三極管。
本實用新型的有益效果：本實用新型提供的自鎖保護電路，通過控制MOS管給用電器供電，通過反饋控制端給入反饋控制信號控制MOS管的通斷，實現切斷用電器電源，通過三個三極管的開關效應形成環路控制實現自鎖保護功能，保持用電器斷路狀態，避免電路在問題未解決時反復重啟問題，同時在解決電路問題后重新上下電后，正常給用電器供電，大大提高了電路的安全性，有效保證了用電器電路板壽命和可靠性，保證用電器的安全，成本低，適用于各種電子產品的保護電路搭配，大大降低了電子器件損壞的風險，有效保證了電子產品的品質、安全性和可靠性。
附圖說明：下面結合附圖和具體實施例對本實用新型作進一步詳細描述。

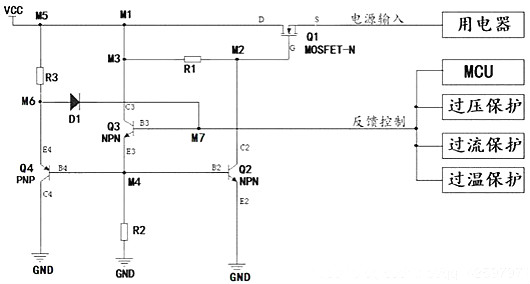

圖1是本實用新型的電路原理圖。
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。
如圖1所示，本實用新型提供了一種自鎖保護電路，包括電源VCC、連接電源VCC和用電器的MOS管Q1以及用于環路自鎖控制的三個三極管Q2、Q3、Q4。
其中，MOS管Q1采用N型MOS管，具有柵極、源級和漏級三個接點。三極管Q2、Q3、Q4均具有基極、集電極和發射級三個接點，其中，三極管Q2、Q3均采用NPN型三極管，三極管Q4采用PNP型三極管。
電源VCC連接MOS管Q1的漏級D，MOS管Q1的源級S連接用電器，作為用電器的電源輸入；電源VCC與MOS管Q1的漏級D之間具有結點M1，結點M1通過電阻R1連接MOS管Q1的柵極G。
電阻R1與MOS管Q1的柵極G之間具有結點M2，結點M2連接三極管Q2的集電極C2，三極管Q2的發射級E2接地。
電阻R1與結點M1之間具有結點M3，結點M3連接三極管Q3的集電極C3，三極管Q3的發射極E3通過電阻R2接地。
三極管Q3的發射極E3與電阻R2之間具有結點M4，結點M4分別連接三極管Q2的基級B2和三極管Q4的基級B4。
電源VCC與結點M1之間具有結點M5，結點M5通過電阻R3連接三極管Q4的發射極E4，三極管Q4的集電極C4接地。
三極管Q4的發射極E4與電阻R3之間具有結點M6，結點M6連接二極管D1的正極，二極管D1的負極連接三極管Q3的基級B3。
二極管D1的負極與三極管Q3的基極B3之間具有結點M7，結點M7連接反饋控制端。反饋控制端采用MCU單片機、過壓保護電路、過流保護電路或過溫保護電路等，當檢測到用電器出現過壓、過流或過溫等故障時，輸出反饋控制信號(高電平信號)到結點M7。
系統上電后，MOS管Q1導通，用電器正常工作；當反饋控制端檢測到用電器出現過壓、過流或過溫等故障時，輸出高電平信號到結點M7，此時三極管Q3導通，結點M4的電平被拉高，進而三極管Q2導通，結點M2的電平被拉低，使得MOS管Q1斷開，用電器斷電；同時，因結點M4的電平被拉高，導致三極管Q4斷開，從而保證結點M7電壓被鎖定在高電平狀態，即MOS管Q1被鎖定在斷開狀態，直到系統斷電重啟后恢復正常導通狀態。
本實用新型提供的自鎖保護電路，通過控制MOS管給用電器供電，通過反饋控制端給入反饋控制信號控制MOS管的通斷，實現切斷用電器電源，通過三個三極管的開關效應形成環路控制實現自鎖保護功能，保持用電器斷路狀態，避免電路在問題未解決時反復重啟問題，同時在解決電路問題后重新上下電后，正常給用電器供電，大大提高了電路的安全性，有效保證了用電器電路板壽命和可靠性，保證用電器的安全，成本低，適用于各種電子產品的保護電路搭配，大大降低了電子器件損壞的風險，有效保證了電子產品的品質、安全性和可靠性。
在本說明書的描述中，參考術語“一個實施例”、“示例”、“具體示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。
以上內容僅僅是對本實用新型結構所作的舉例和說明，所屬本技術領域的技術人員對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，只要不偏離實用新型的結構或者超越本權利要求書所定義的范圍，均應屬于本實用新型的保護范圍。
本實用新型公開了一種自鎖保護電路，通過控制MOS管給用電器供電，通過反饋控制端給入反饋控制信號控制MOS管的通斷，實現切斷用電器電源，通過三個三極管的開關效應形成環路控制實現自鎖保護功能，保持用電器斷路狀態，避免電路在問題未解決時反復重啟問題，同時在解決電路問題后重新上下電后，正常給用電器供電，大大提高了電路的安全性，有效保證了用電器電路板壽命和可靠性，保證用電器的安全，成本低，適用于各種電子產品的保護電路搭配，大大降低了電子器件損壞的風險，有效保證了電子產品的品質、安全性和可靠性。
