在電源的設計中，由于MOS管處于頻繁的開關狀態，會產生較多的熱量，導致mos管溫度的升高，而溫度對mos管能否正常工作有很大的影響。
因此散熱設計是電源設計的重要的容。為了將開關管產生的熱量及時散發出去，不僅需要散熱器的選材和結構，散熱器和開關管之間的填充材料（導熱），也需要將開關管和散熱器固定的足夠牢固，這樣就能保證開關管和散熱器之間的熱阻盡可能小。
壓條的作用：固定開關管，橋堆；
因此需要壓條具有：
1）良好的強度和剛度；
2）一定的耐腐蝕性能。
選材：
推薦：45鋼；（含碳量0.45%，中碳鋼，較好的強度和硬度）；
不推薦：冷軋鋼板和Q235。
表面處理：鍍鎳，鍍彩鋅，鍍藍鋅，鍍白鋅（推薦采用前兩種方式，后兩種耐腐蝕性較差）；
備注：
45鋼的化學成分：
含碳(C)量是0.42~0.50%，
Si含量為0.17~0.37%
Mn含量0.50~0.80%
Cr含量≤0.25%
Ni含量≤0.30%
Cu含量≤0.25%。

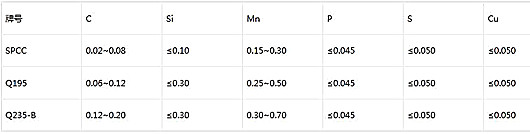

1）關于冷軋鋼板和Q235（含碳量小于0.22%，屬于低碳鋼，強度較低，容易變形）
Q235普通碳素結構鋼又稱作A3鋼。
Q235的化學組成:
Q235A級含C≤0.22% Mns1.4% Si≤0.35%S≤0.050 P≤0.045
Q235B級含C≤0.20% Mns1 4% Si≤0.35% S≤0.045 P≤0.045(經需方同意,碳含量可不大于0.22%)
Q235C級含C≤0.17% Mns1.4% Si≤0.35% S≤0.040 P≤0.040
Q235D級含C≤0.17% Mns1.4% Si≤0.35% S s≤0.035 P≤0.035
普通碳素結構鋼-普板是一種鋼材的材質。
Q代表的是這種材質的屈服極限,后面的235 ,就是指這種材質的屈服值,在235MPa左右。并會隨著材質的厚度的增加而使其屈服值減小,由于含碳適中,綜合性能較好，強度、塑性和焊接等性能得到較好配合,用途最廣泛。
完整表示方法為:
Q235--質量等級符號:脫氧方法符號質量等級分A、B、 C、 D、E,依次以A級質量較差, D級質量最高。
脫氧方法符號為F、b、Z和TZ ,分別表示沸騰鋼、半鎮靜鋼、鎮靜鋼和特殊鎮靜鋼,但在牌號表示方法中, Z和TZ的符號可以省略。
Q235A , Q235B , Q235C , Q235D不同等級所代表的,主要是沖擊的溫度有所不同而已。
A指不做沖擊, B在20度以上, C在0度以上, D-20度以上, A到E所不同的,指的是它們性能中沖擊溫度的不同。
分別為:Q235A級,是不作沖擊韌性試驗要求;Q235B級,是作常溫(20°C)沖擊韌性試驗;Q235C級,是作0°C沖擊韌性試驗;Q235D級,是作-20°C沖擊韌性試驗。
沖擊韌性試驗采用夏比V形缺口試件。沖擊韌性指標為Akv。對上述B、C、 D級鋼在其各自不同溫度要求下,都要求達到Akv≥27J。在不同的沖擊溫度,沖擊的數值也有所不同。
冷軋鋼板:含碳量低,有一定的硬度,但是強度較低,容易變形。
