運放電壓跟隨器電路應用圖文分享-KIA MOS管
信息來源：本站 日期：2021-06-23
電壓跟隨器的顯著特點：輸入阻抗高，輸出阻抗低。

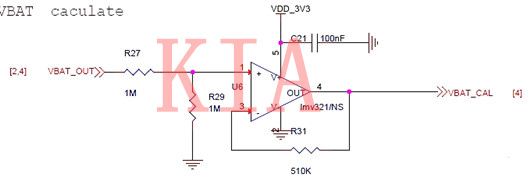

如下所示為利用放大器搭建的電壓跟隨電路，方便測量電壓大小：
此電路目的是測量電池電壓，電池電壓范圍（3~4.2V）分壓后最大電壓為2.1V 屬于3.3V電源電壓下的輸入范圍；（電流檢測，參見上圖減法器電路接法）
注意電阻R31作為反饋的跟隨電阻，為了電路平衡，大小盡量與信號源匹配，用于提高跟隨精度減小失調范圍；此電路中選用510K。

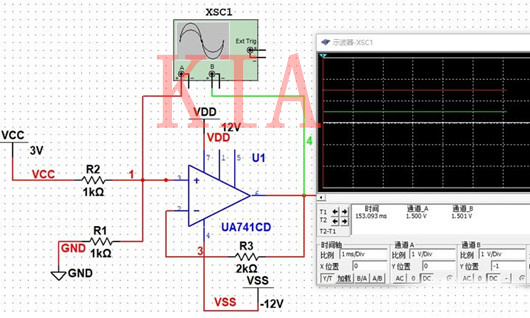

仿真如下：
運放，是運算放大器的簡稱。運算放大器是用模擬電子器件（如晶體管，場效應管，二極管等）構成的模擬集成電路，
它的特點是有很高的放大倍數和抗干擾能力，因此可以被設計成各種用途的派生電路，如電壓比較器、窗口電路、波形發生電路等等，其中也有【電壓跟隨器】。

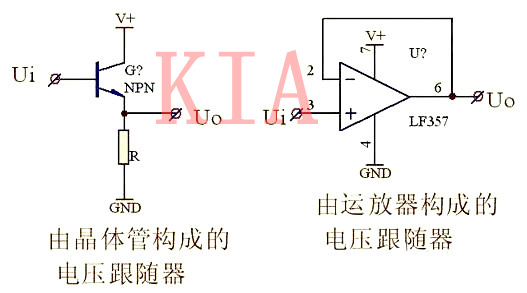

電壓跟隨器是一種具有100%電壓負反饋的放大器電路，其特點是輸出電壓的幅度和極性都與輸入電壓相同，所以叫跟隨器。典型線路如圖所示：
運放跟隨器有輸入阻抗高，而輸出阻抗低的特性，一般來說，輸入阻抗可以達到幾兆歐姆，而輸出阻抗低，通常只有幾歐姆，甚至更低。
在電路中，電壓跟隨器一般做緩沖級（buffer）及隔離級。
因為，電壓放大器的輸出阻抗一般比較高，通常在幾千歐到幾十千歐，如果后級的輸入阻抗比較小，那么信號就會有相當的部分損耗在前級的輸出電阻中。
在這個時候，就需要電壓跟隨器進行緩沖。起到承上啟下的作用。電壓跟隨器還可以提高輸入阻抗，可以大幅度減小輸入電容的大小，為應用高品質的電容提供保證。
