RCD尖峰脈沖吸收電容器容量的計算-KIA MOS管
信息來源：本站 日期：2021-08-06

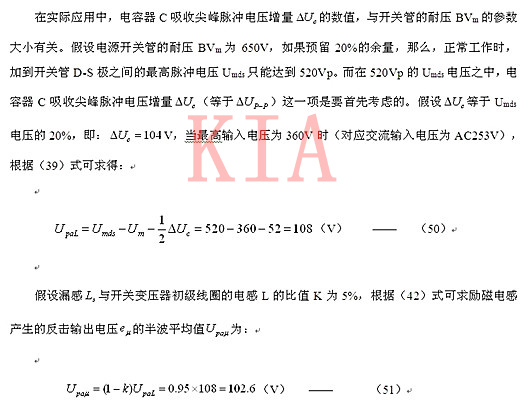

計算尖峰脈沖吸收電容器容量，首先要計算流過變壓器初級線圈電流的最大值。
計算流過變壓器初級線圈的最大電流Im可根據開關電源的最大輸入功率Pm來估算。
電流Im可根據開關電源的最大輸入功率Pm來估算。
根據（26）式，當輸出功率一定時，輸入電壓在一定的范圍內，流過變壓器初級線圈的最大電流Im和輸出電壓Uo基本是穩定的；
變壓器初、次級線圈反激輸出電壓的半波平均值也基本是穩定的，與輸入電壓的大小無關，但對應不同的輸入電壓必須對應不同的占空比，參看（41）、（42）式。

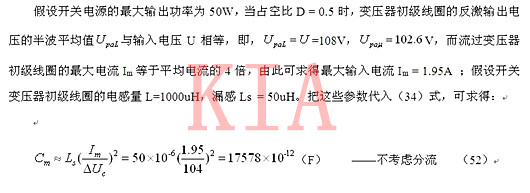

當流過開關變壓器初級線圈的最大電流確定之后，尖峰脈沖吸收電容器容量以及電容充電時電壓增量的數值就可以按（33）～（36）式進行計算。
大多數反激式開關電源的最大輸出功率都在100W以下，因?yàn)橛糜诜醇な介_關電源功率損耗大于10W的電源開關管種類很少，如需要較大的輸出功率，一般都選用半橋式或全橋式雙激式開關電源。
當考慮電阻R對電容器C充電的分流作用，以及開關管由導通到完全關斷期間，漏極電流對電容器C充電的分流作用時，根據（36）式，假設分流系數r = 0.5 ，則（52）式還可改寫為：
上面（52）和（53）式的計算結果，可作為對RCD尖峰脈沖吸收電路進行試驗時，選擇電容器容量的上限和下限，最終結果需要通過電路試驗來決定。
試驗時，以輸入電壓和輸出功率的最大值為條件，然后，由大到小，選擇不同容量的電容器做試驗，用示波器觀測電源開關管D-S兩端的電壓，直到Uds與最高耐壓BVm兩者之差能滿足余量要求時，為最佳結果。
說明一下，為什么（53）式中的分流系數取值為0.5，而不是其它數值。
因?yàn)?，分流系?shù)r的取值范圍是0～1，它是一個動態系數，它的大小，除了與輸入電壓和輸出功率和RCD電路中電容、電阻的大小有關外，還與開關管的關斷時間，以及電流大小有關系。
