電容器是各種電子設備中的基本元件，廣泛地應用于對電子電路進行旁路、耦介、濾波和調諧等。
然而，要使用電容器就必須明白其特性：包括電容值、額定電壓值、溫度系數以及泄漏電阻等。電容器制造廠家對這些參數進行測試；最終用戶也進行這類測試。
這里討論的應用實例是使用吉時利皮安計6487 或吉時利靜電計6517B 測量電容器的泄漏電阻。此泄漏電阻可以用“IR”（絕緣電阻）來代表 , 并用兆歐 - 微法來表示（電阻值可以用“IR”值除以電容來計算）。在另一些情況下，漏電可以用給定電壓（通常為工作電壓）下的泄漏電流來表示。
電容器漏電測量的方法是向被測的電容器施加一個固定的電壓 , 然后測量所產生的電流。泄漏電流隨時間呈指數衰減，所以通常需要在一個已知的時間期間內施加電壓（浸潤時間），然后再測量電流。
圖 1 是測試電容器漏電的一般電路。其中，在浸潤時間內將電壓加到電容器（CX）的兩端，該時間過去之后再用電流表測量其電流。在這個測試系統中，與電容器相串聯的電阻器（R）是一個重要的元件。
這個電阻器有兩個作用：
1.在電容器短路的情況下，電阻器限制電流的大小。
2.電容器的容抗隨著頻率的增加而降低，這就會增加反饋電流表的增益。此電阻器則將增益限制到一個有限的數值。該電阻器的合理數值是使得 RC 的乘積為 0.5 到 2 秒。
在電路中加入一個正向偏置的二極管會得到更好的效果，如圖 2 所示。
該二極管象一個可變的電阻。當電容器的充電電流很大時，其阻值很低；而電流隨時間變小時，其阻值增大。這時串聯的電阻器可以小得多，因為其作用只是防止電壓源過載以及電容器短路時損壞二極管。
該二極管應采用小信號二極管，如 IN914 或者1N3595, 并且必須具有閉光的封裝。當進行雙極性測量時，應當使用兩個二極管，并將其反向并聯。

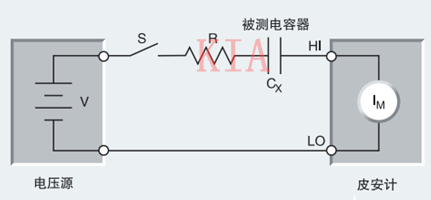

圖 1. 簡單的電容器漏電測試電路

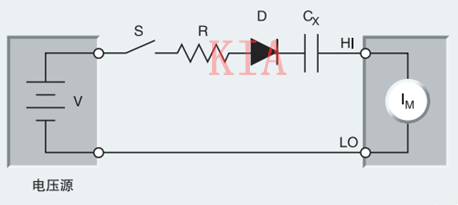

圖 2. 使用二極管的電容器漏電測試電路
測試電路
從統計的角度來看，常常需要測試大量的電容器以獲得有用的數據。顯然，用手動的方法進行這些測試是不實際的，所以需要某種類型的自動測試系統。
圖 3 示出這樣一種系統。該系統采用 6487 型皮安計電壓源、7158 型弱電流掃描器卡和 7169A 型 C 類開關卡。這些板卡 安裝在一個程控開關主機 ( 如 7002 型 ) 內。用一臺計算機控制各種儀器自動進行測試。
在這個測試系統中，用一臺儀器 — 吉時利皮安計6487來提供電壓源和弱電流測量的功能。這臺儀器對于這種應用工作特別有用，因為它可以顯示電阻或漏電電流并且能輸出高達 500V 的直流電壓。在測量更低電流時，這個系統也可以使用吉時利靜電計6517B。
根據電壓源的極性，互相并聯的兩個二極管 (D) 中的一個用來減 小噪聲，而另一個二極管則提供放電通路。
在測量完成以后，7169A 型的常閉接點使電容器放電。由于 7169A 卡的限制，電壓源的輸出電 壓不能超過 500V。如果最大測試電壓只有 110V, 則可以用 7111 型的 C 類開關卡來代替 7169A 卡。

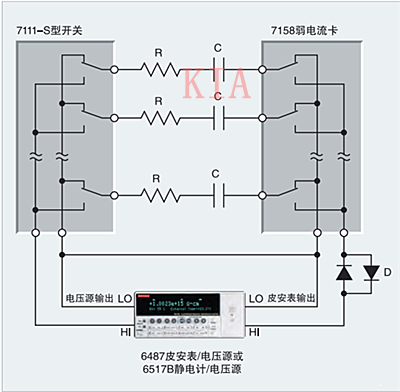

圖 3：電容器漏電測試系統
一套開關用來輪流向每一個電容器施加測試電壓，另一套開關在適當?shù)慕檿r間之后將每個電容器連接到皮安計。
溶液的電導率對雜質的存在是很敏感的。這就意味著電導率的數值隨存在雜質的不同而異，而不只是一個特征常數。所以不需要高的準確度，測試設備也不需要很精細。
與 pH 值測量的情況一樣，應當使電流盡可能地低。還可以交替變化其極性以避免電極的極化。
必須牢固地安裝單元的電極，以避免其振動和移動而產生噪聲和干擾。此外，將引線屏蔽也有助于降低干擾。
每個單元都有其特定的常數，該常數是電極之間導電溶液的體積的函數。當電極面積非常小而溶液的導電率非常低時，靜電計是非常有用的。要進行可靠的測量，溫度控制是非常重要的。
電導率可以由已知的電流值（I）、電壓讀數（V）、電極的面積及其之間的距離計算出來：
其中：s = 電導率（西門子 / 厘米）
A = 電極的表面積（厘米 2）
L = 電極間的距離（厘米）
