MOSFET是如何工作的

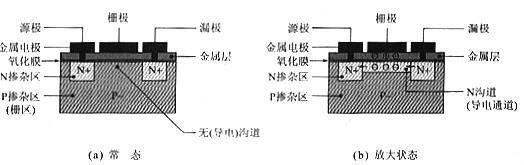

圖1. 10所示的MOSFET在常態下是關閉的，如果要導通，就需要合適的偏置電壓（圖1.12），這一點和BJT是相似的。
在常態下，MOSFET中并沒有導電通道，在有了偏置電壓時，在電場的作用下，源極（區）與柵極（區）之間就會形成導電通道，并且隨著偏置電壓的增加而加寬，導電能力增加直到最大（飽和導通）。這種MOSFET稱為增強型MOS管(Enhancement-Mode MOSFET)，這是目前為止應用最為廣泛的MOSFET，尤其是功率MOSFET和CMOS IC。PMOS和NMOS -般也是指增強型的MOSFET。

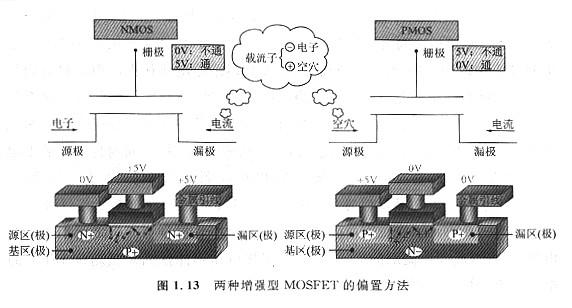

增強型P溝道MOSFET的結構和偏置方法與N溝道也是相反，它在常態下也是關閉的。N溝道和P溝道的MOSFET的不同偏置方法可以用圖1.13來說明。
NMOS和PMOS就像左旋和右旋的水龍頭，如果“左旋”是讓NMOS打開的話，PMOS與之相反，“右旋”才能使它打開.
