如何選擇場效應管，場效主要有什么特點，一看就懂
信息來源：本站 日期：2017-08-01
怎樣選用場效應管
常用場效應管主要有結型場效應管、耗盡型絕緣柵場效應管、加強型絕緣柵場效應管、雙柵場效應管、功率場效應管等。
(1)結型場效應管
結型場效應管因其具有兩個PN結而得名。結型場效應管正常工作時，柵極應加負偏壓（相對漏極而言）。關于N溝道結型場效應管，漏極加正電壓，柵極加負電壓。關于P溝道結型場效應管，漏極加負電壓，柵極加正電壓。

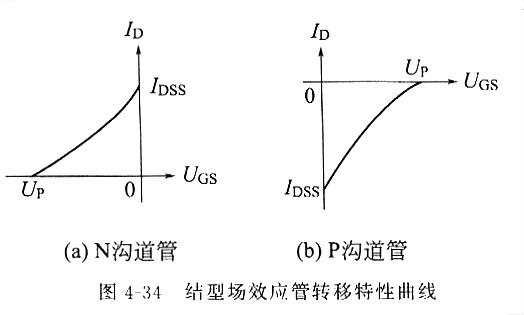

結型場效應管的性能特性是當柵極電壓UGS=O時管了導通，漏極電流ID到達最大值。柵極電壓的絕對值越大ID越小，直至管子截止。如圖4-34所示為結型場效應管的轉移特性曲線（UGS-ID曲線）。
結型場效應管具有很高的輸入阻抗，為10Ω一109Ω。常用結型場效應管有3DJ系列，以及進口的2SJ系列和2SK系列等。
(2)耗盡型絕緣柵場效應管
絕緣柵場效應管因柵極與溝道之間有—層二氧化硅絕緣層而得名，分為耗盡型絕緣柵場效應管和加強型絕緣柵場效應管兩類。絕緣柵場效應管具有極高的輸入阻抗，為109一1015Ω。
耗盡型絕緣柵場效應管的性能特性是當柵極電壓UGS=0時管子有一定的漏極電流ID關于N溝道耗盡型絕緣柵場效應管，漏極加正電壓，柵極電壓從“o”逐步上升時漏極電流ID逐步增大，柵極電壓從“o”逐步降落時漏極電流ID漸減小直至截止。關于P溝道耗盡型絕緣柵場效應管，漏極加負電壓，柵極電壓從“o”逐步卜降時漏極電流ID，逐步增大，柵極電壓從“o”逐步上升時漏極電流ID逐步減小直至截止。

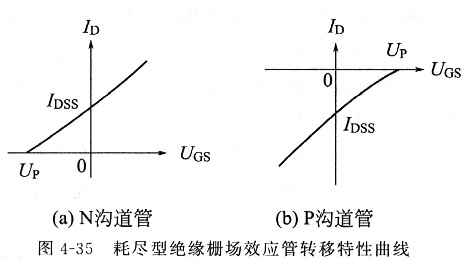

如圖4-35所示為耗盡型絕緣柵場效應管的轉移特性曲線（UGS-ID曲線）。常用耗盡型絕緣柵場效應管有3DO1)、3D02、3D04等。
(3)加強型絕緣柵場效應管
加強型絕緣柵場效應管正常工作時，柵極應加正偏壓（即與漏極電壓相同）。關于N溝道加強型絕緣柵場效應管，漏極和柵極均加正電壓。關于P溝道加強型絕緣柵場效應管，漏極和柵極均加負電壓。
加強型絕緣柵場效應管的性能特性是當柵極電壓UGS＝0時管子截止。柵極電壓的絕對值到達開啟電壓UT時開端有漏極電流ID，柵極電壓的絕對值越人漏極電流ID越大。

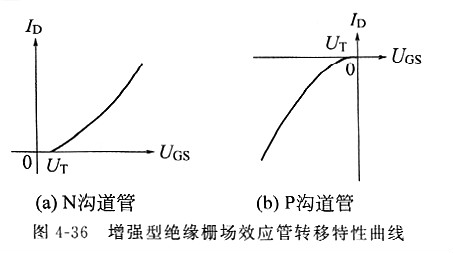

如圖4 36所示為加強型絕緣柵場效應管的轉移特性曲線（UGS -ID曲線）。常用的加強型絕緣柵場效應管有3CO1、3CO2、3CO3、3CO6、3DO3、3DO6等。
(4)雙柵場效應管

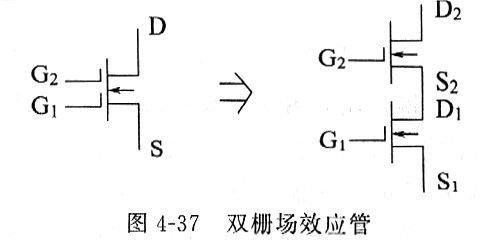

雙柵場效應管的特性是具有兩個相互獨立的柵極G1和G2，從構造上看相當于兩個單柵場效應管的串聯體，如圖4-37所示。
雙柵場效應管的輸d1電流遭到兩個柵極電壓的控制。雙柵場效應管的這種特性使得其用作高頻放大器、增益控制放大器、混頻器和解凋器時帶來很大便當。
雙柵場效應管也有結型和絕緣柵型、N溝道和P溝道之分。常用結型雙柵場效應管有DJ系列，常用絕緣柵型雙柵場效應管有4DO系列等。
(5)功率場效應管
功率場效應管也稱為VMOS場效應管，因其金屬柵極采用v形槽構造而得名，它也屬于絕緣柵場效應管。
功率場效應管是一種性能優秀的電壓控制型功率開關器件，具有輸入阻抗高、驅動電流小、電壓增益高、耐壓高、工作電流大、輸出功率大、開關速度快、導通電阻小、熱穩定性好、過載才能強等特性，在功率放大器、開關電源、逆變器、電動機控制和調速等場所應用普遍。
