脈寬調制的概念

所謂脈寬調制就是通過電路產生一定頻率的方波，調整方波的占空比來實現功率大小的調整，使得電機或其他負載的功率變化，這也就實現了電機速度的調整，LED亮度的調整等等。

一個高電平開始到下一個高電平到來是一個周期，在一段連續工作時間內脈沖占用的時間與總時間的比值，就是占空比。高電平持續的時間越長占空比越高，輸出的功率就越高。那么我們就只要調節每一個周期內的高電平持續時間就可以方便的調整輸出功率了。

脈沖寬度調制電路,原理圖

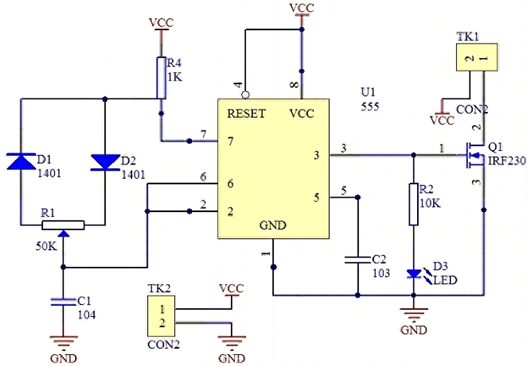

555PWM脈寬調制電路：

脈沖寬度調制電路

這個電路是利用555時基芯片制作的PWM調光電路，因555芯片價格低廉，外部原件少，可靠性高等優點，應用場合非常廣泛。經制作測試此電路完全可以調整電機轉速，LED亮度，不需要調試。

555定時器寬范圍脈寬調制器（PWM）:

脈寬調制器（PWM）常常用在開關電源（穩壓）中，要使開關電源穩壓范圍寬（即輸入電壓范圍大），可利用555定時器構成寬范圍PWM。

僅需把一個二極管和電位計添加到異步模式運轉的555定時器上，就產生了一個帶有可調效率系數為1%到99%的脈寬調制器。它的應用包括高功率開關驅動的電動機速度控制。

脈沖寬度調制電路

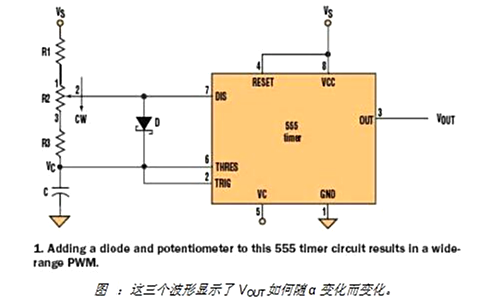

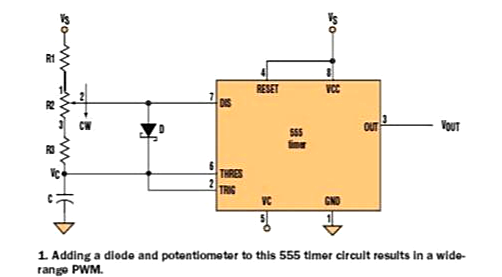

圖：在555定時器電路中增加一個二極管和電位計可構成一個寬范圍PWM

這個電路的輸出可以驅動MOSFET去控制通過電動機的電流，達到平滑控制電動機速度90%左右。這也應用于燈光的控制，燈光的強度可得以有效控制。

另一個應用是在開關式電源。PWM調整允許一個可變的輸出電壓。可通過555定時器（5個引腳）VC終端的反饋來調節電壓。一個超過調節閾值限制的輸出電壓將提前結束基于周期循環的PWM信號，以維持輸出電壓的穩定。微處理器可以通過數字電位計直接調節PWM去控制電動機速度、燈光強度或者電源輸出電壓。

對于周期因子（DF）：

脈沖寬度調制電路

而a是終端2和終端1之間電阻與終端3和終端1之間電阻的比值。選R3=R1，R2=100×R1，這時DF為1%至99%。如上所述，數字電位計可以代替R2。通過的電流有限是在該應用中使用數字電位計的主要約束。對于一個100kΩ的數字電位計，R1和R3可以達到1kΩ，則峰值電流為5mA。

標準二極管可在遞減線性下當作D來使用。對于理想的二極管，k=0.693，則有：
