二極管在電路里的作用詳解-KIA MOS管

二極管作用

防反接：利用二極管的單向導電特性，在主回路中串聯一個二極管，實現低成本且可靠的防反接功能，保護電路安全。

在主回路中，串聯一個二極管，是利用二極管的單向導電的特性，實現了最簡單可靠的低成本防反接功能電路。這種低成本方案一般在小電流的場合，類似小玩具等。因為二極管導通會有一個0.7V(硅管）的導通壓降，如果實際電流很大的話，那么就會產生一個熱損耗，會導致發熱。而且如果反接的電壓很大的話，超過反向截止電壓，也會擊穿二極管本身，導致二極管失效，起不到防反接的功能，從而不能起到保護后級電路的作用了。

整流：二極管能夠將交流電轉換為單向脈動性直流電，為電路提供穩定的直流電源。

整流電路的作用是將交流降壓電路輸出的電壓較低的交流電轉換成單向脈動性直流電，這就是交流電的整流過程，整流電路主要由整流二極管組成。經過整流電路之后的電壓已經不是交流電壓，而是一種含有直流電壓和交流電壓的混合電壓，習慣上稱單向脈動性直流電壓。

穩壓：穩壓二極管在PN結反向擊穿狀態下，保持電壓基本不變，為電路提供穩定的電壓環境。

具備穩壓作用的二極管叫做穩壓二極管，英文名稱Zenerdiode，又叫齊納二極管。利用PN結反向擊穿狀態，其電流可在很大范圍內變化而電壓基本不變。

續流：續流二極管并聯在線圈兩端，消耗感應電動勢產生的反向電壓，保護電路中的其他元件。

續流二極管都是并聯在線圈(感性元器件）的兩端，線圈在通過電流時，會在其兩端產生感應電動勢。當電流消失時，其感應電動勢會對電路中的原件產生反向電壓。當反向電壓高于原件的反向擊穿電壓時，會把原件如三極管，等造成損壞。續流二極管并聯在線兩端，當流過線圈中的電流消失時線圈產生的感應電動勢通過二極管和線圈構成的回路做功而消耗掉，保護了電路中其他元件的安全。

檢波：通過檢測輸入信號的幅值最大值，二極管能夠確保電路正常工作，防止過載損壞。

峰值檢波電路是對輸入信號幅值的最大值進行檢測，其工作原理是：當輸入電壓幅度大于二極管正向電壓時，二極管導通，輸出電壓加在電容C1上，電容兩端充電完畢，當輸入電壓幅值低于先前輸入電壓幅值時，二極管處于反偏截止狀態。此時，電容兩端的電壓基本保持不變；若再輸入信號，輸入電壓幅度必須高于此時電容兩端的電壓（即加在二極管的正向電壓），二極管才能導通。

倍壓：利用二極管的單向導電特性，實現電源電壓的倍增，滿足電路對高電壓的需求。

電壓鉗位：通過合理的電路設計，二極管能夠鉗位電路中的電壓，確保電路安全可靠。

包絡線檢測：二極管在包絡線檢測電路中發揮著關鍵作用，確保電路的正常運行和信號的準確檢測。

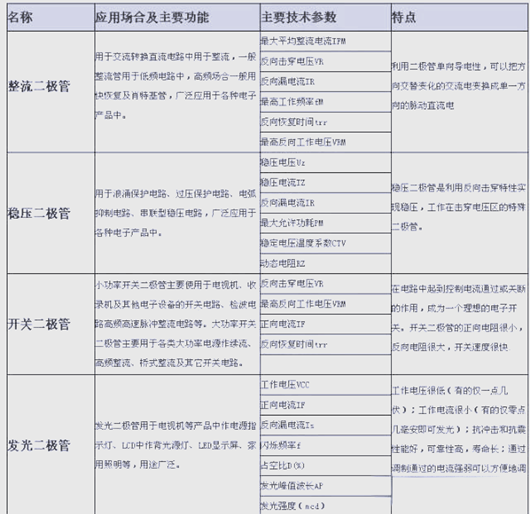

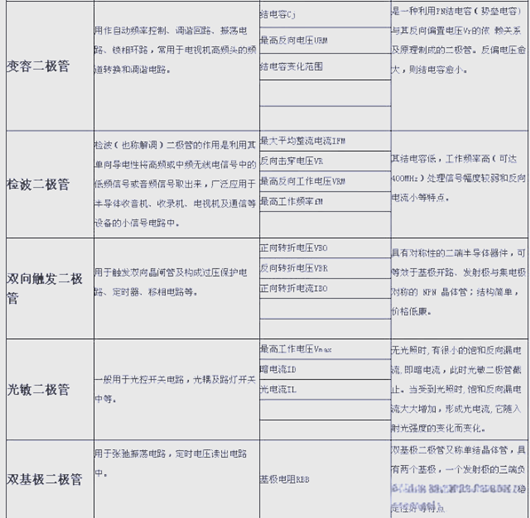

二極管根據其結構和功能可分為多種類型，在電路中發揮著各自獨特的作用。
