下文分享的是一款具有反向電流保護的共漏極負載開關，共漏雙NMOS。
在一些應用中，需要能夠阻斷兩個方向的電流，例如電池驅動應用，其中應防止電池在充電器連接器側短路等故障情況下放電，或在電氣故障導致連接電纜和交流適配器泄露的情況下放電。
更全面的負載開關功能包括反向電壓保護、反向電流保護，這些可以用共漏極或共源極配置的MOSFET實現。
阻斷反向電流的常見方法是使用二極管。但是使用MOSFET負載開關可以更有效地實現該功能。為了實現兩個電流方向的阻斷，必須將兩個MOSFET以相反的極性串聯。
如圖，在這種情況下，如果不是兩個FET都打開，那么其中總有一個體二極管可以阻斷對向的電流。這種方法允許創建兩種反向驅動保護負載開關的替代拓?fù)?，背靠背連接漏極或源極，稱為共漏極或共源極。

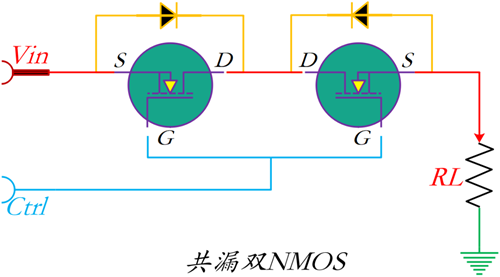

反向電流保護共漏雙NMOS負載開關
圖為共漏極雙NMOS高邊負載開關，與單NMOS高邊負載開關一樣，需要有高于Vin的HV_Ctrl驅動。

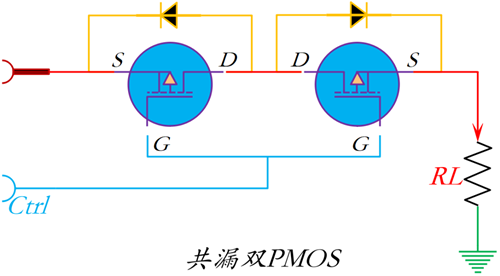

反向電流保護共漏雙PMOS負載開關
圖為共漏極雙PMOS高邊負載開關，與單PMOS高邊負載開關一樣，Ctrl端需要可以達到接近等于或高于Vin的電平，若不能直接施加，則需要增加一個三極管或者M(jìn)OS管驅動G極。
