74ls48是一種BCD-7段譯碼器，用于將4位二進制代碼轉換為七段數字信號輸出。7段是一種基于7個LED的小型設備，用于表示從0到9的單個數值。每個7段有七個輸入引腳，用于點亮七個段中的單個LED。每次制作單個數字時，某些特定引腳應該有電源輸入。

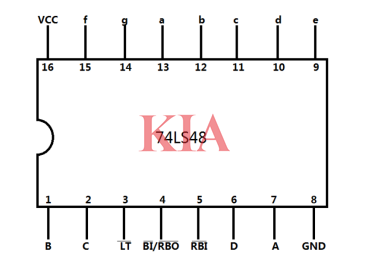

74ls48引腳圖和真值表：
74ls48共有10個引腳，分別是：
Pin 1：輸入A
Pin 2：輸入B
Pin 3：輸入C
Pin 4：輸入D
Pin 5：輸出a
Pin 6：輸出b
Pin 7：輸出c
Pin 8：輸出d
Pin 9：輸出e
Pin 10：輸出f

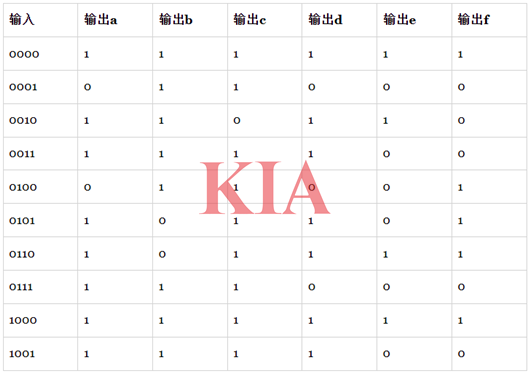

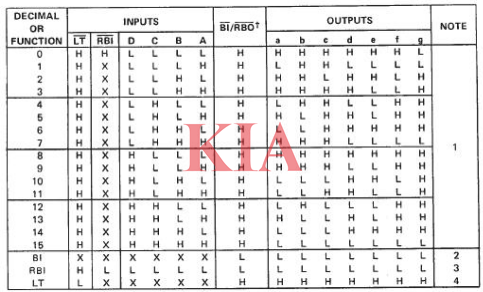

74ls48的功能表：
74ls48的功能原理：
首先，74ls48接收到四位二進制輸入碼，然后通過內部的譯碼電路將其轉換成對應的七段數字輸出。根據輸入碼的不同，輸出端會有不同的數字信號被激活。比如，在輸入0001時，輸出a為0，輸出b為1，輸出c為1，輸出d為0，輸出e為0，輸出f為0，這表示數字1在數碼管上的顯示。
除了BCD-7段譯碼器之外，74ls48還可以作為BCD-10段譯碼器使用，只需要將其與74ls49（BCD-10段譯碼器）級聯即可。此時，74ls48負責譯碼前四位輸入碼，74ls49負責譯碼后兩位輸入碼，將所有的譯碼結果進行合并后就可以得到完整的十進制數字，以便于在數碼管等器件上顯示出來。
