車載逆變器原理

車載逆變器是一種將直流電（如電瓶中的12V直流電）轉換為交流電（如家用220V交流電）的設備，轉換效率可達93%左右，輸出功率通常在20KW以內。其原理基于電力電子技術，通過振蕩和濾波電路將直流電能轉化為穩定的交流電能，支持電壓調節。

1. 核心轉換流程

通過高頻PWM（脈寬調制）開關技術，先將車載電瓶的12V/24V直流電升壓至265V高壓直流電，再經逆變橋轉換為30kHz-50kHz高頻交流電，最后經過橋式整流和波形優化處理，生成穩定的50Hz/220V正弦波交流電。

2. 關鍵組件架構

系統由逆變橋、MOS場效應管陣列（處理電流方向切換）、濾波模塊（消除電磁干擾）、智能控制芯片（實現數萬次/秒精準開關）及溫度保護系統（含散熱片/風扇）構成。例如，MOS管陣列可實現1000kHz級高頻切換，保障電流方向精準變換。

3. 波形優化技術

現代逆變器采用全橋電路和SPWM技術，通過數學算法調制方波序列，使合成波形趨近標準正弦波。高級型號波形失真率＜3%，可驅動精密醫療設備，基礎版修正波型號可滿足常規電器需求。

4. 能量管理策略

集成多級保護機制：輸入端的過壓熔斷器（識別14.5V閾值）、輸出端過載監測模塊（自動切斷異常負載）、溫度感應探頭（觸發散熱系統），實現85%以上能效轉換，同時通過軟啟動電路緩解電瓶沖擊。

工作原理

車用電源轉換器核心是將汽車蓄電池的直流低壓電轉換為設備所需的交流電（AC）或直流電（DC）：

1.輸入電源

來源：汽車蓄電池（汽油車通常為12V DC，柴油車多為24V DC）。

特性：電壓波動大（冷啟動可能低至6V，負載突降時高達40V）、存在瞬態脈沖干擾（如點火系統產生的200V尖峰）。

2.轉換流程

DC-AC逆變器（輸出交流電）：

12V/24V DC → EMI濾波 → 升壓電路 → 全橋逆變 → 濾波 → 220V/110V AC

升壓：通過高頻開關電路（如Boost拓撲）將低壓升至約310V DC（220V AC對應峰值）。

逆變：H橋電路將高壓直流轉為方波/修正正弦波/純正弦波交流電。

濾波：LC濾波器平滑波形，降低諧波失真。

DC-DC轉換器（輸出直流電）：

12V/24V DC → 降壓/升壓電路 → 濾波 → 5V/9V/12V DC

使用Buck（降壓）、Boost（升壓）或Buck-Boost（升降壓）拓撲，直接輸出所需直流電壓。

3.核心組件功能

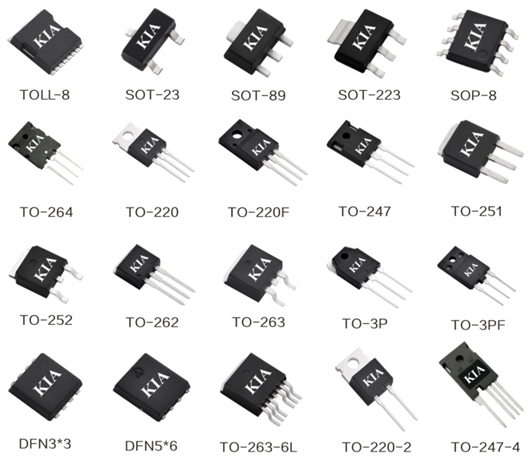

功率開關器件（MOSFET/IGBT）：高頻切換電流，效率關鍵。

控制電路（PWM控制器）：調節開關占空比以穩定輸出電壓。

濾波元件：抑制電磁干擾（EMI）和平滑波形。

保護電路：過壓、過流、過熱、短路保護。

車載逆變器有修正弦波和純正弦波兩種類型，修正弦波逆變器能滿足大部分車載用電需求，價格相對便宜，但不適合較大功率用電。純正弦波逆變器電壓穩定，且可提供的功率更大，但價格比較貴。

修正弦波和純正弦波，兩者其實是有很大區別的，修正弦波是矩形波，可提供手機充電、電視、電腦、風扇、白熾燈、電飯鍋、小功率電動工具（電鉆），不能帶動冰箱、空調電機、音響等電器，純正弦波是類似電網供電，提供高質量交流電，適用于所有用電器，損耗小，工作穩定。
