sot23封裝尺寸圖,sot23和sot223的區別-KIA MOS管
信息來源：本站 日期：2025-11-05
SOT是一種表面貼裝的封裝形式，一般引腳小于等于5個的小外形晶體管。
SOT23是一種小型表面貼裝封裝形式，屬于SOP系列封裝，主要用于三極管、二極管等半導體器件的塑料封裝。其典型特征包括引腳間距0.95mm、緊湊尺寸（寬度分為1.3mm和1.6mm兩種類型）。
sot23和sot223的區別
封裝尺寸
SOT-23：尺寸為3×3×1.1mm，體積較小，適合移動通信、計算機等高密度電路。
SOT-223：尺寸為6.7×6.7×2.5mm，體積較大，適合開關電源、照明控制等需要更高導熱性能的場合。
引腳數量
SOT-23：僅有3個引腳，常用于三極管（1-基極，2-發射極，3-集電極）或MOS管（1-柵極，2-源極，3-漏極）。
SOT-223：擁有4個引腳，多用于功率器件，可提供更好的散熱和電路設計靈活性。

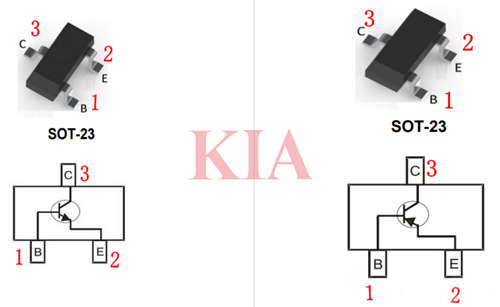

SOT23封裝三極管：
無論是NPN還是PNP，引腳分布1腳為基極（B），2腳為發射極（E），3腳為集電極（C）。

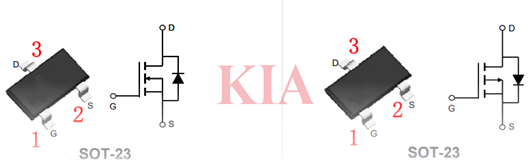

SOT23封裝MOS管：
無論是N-MOS還是P-MOS，引腳分布1腳為柵極（G），2腳為源極（S），3腳為漏極（D）。

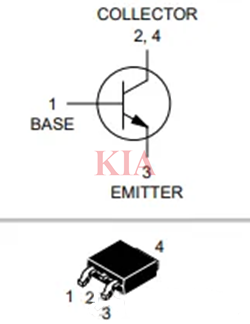

SOT-223封裝三極管：
無論是PNP還是NPN，1腳為基極，3腳為發射極，2、4腳為集電極。有些封裝2腳伸出可焊接，有些封裝2腳懸空。

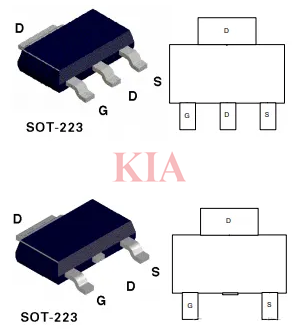

SOT-223封裝MOS管：
無論是P溝道還是N溝道，1腳為柵極，3腳為源極，2、4腳為漏極。有些封裝2腳伸出可焊接，有些封裝2腳懸空。
