全橋整流電路,三相全橋整流電路圖原理-KIA MOS管
信息來源：本站 日期：2025-11-12

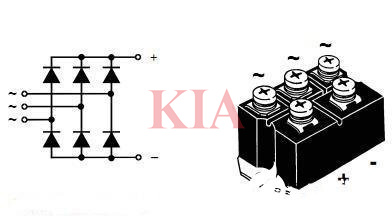

三相整流橋是由多個整流管組成的一個完整的整流電路，其內部有6個二極管串并聯組成的。
如上圖所示，（大多數的）整流全橋上，都有標注“+”、“-”、“~”符號。其中“+”為整流后輸出電壓的正極，“-”為輸出電壓的負極，“~”為交流電壓輸入端，很容易確定出各電極。如果整流橋上的正、負極性標記已模糊不清，也可采用萬用表對其進行檢測。
加之，二極管PN結特性，對其加載反向電壓，會增加其耗盡層，導致電流不能流通，其電阻大；對其加載正向電壓，會使其耗盡層幅度變窄，只要稍加大電壓就可以使非常大的電流流通，其電阻小。

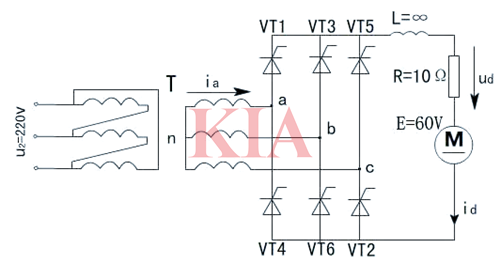

將陰極連接在一起的三個晶閘管（VT1、VT3、VT5）稱為共陰極組，而陽極連接在一起的三個晶閘管（VT4、VT6、VT2）則被稱為共陽極組。為了確保晶閘管能夠按照1至6的順序順暢導通，我們按照圖示的編號方式進行編號，即共陰極組中與a、b、c三相電源相連的晶閘管依次為VT1、VT3、VT5，而共陽極組中相連的晶閘管則為VT4、VT6、VT2。根據后續的分析，我們可以得知，按照這種編號方式，晶閘管的導通順序?qū)荲T1－VT2－VT3－VT4－VT5－VT6。
主電路原理：

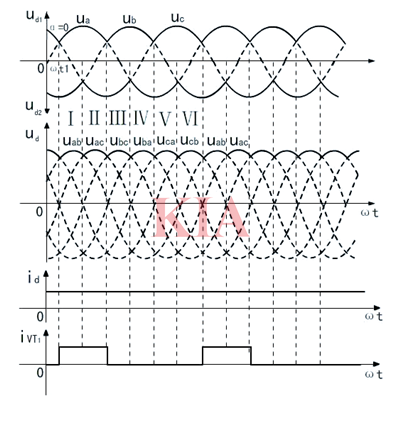

整流電路所帶負載為具有反電動勢的阻感負載。若將電路中的晶閘管替換為二極管，即相當于晶閘管觸發角α=0o的情況。在此狀態下，共陰極組的三個晶閘管中，陽極所接交流電壓值最高的那個將首先導通。同時，共陽極組的三個晶閘管中，陰極所接交流電壓值最低（即負值最大）的那個將隨后導通。因此，在任意時刻，共陽極組和共陰極組中都只有一個晶閘管處于導通狀態，從而施加于負載上的電壓為某一特定的線電壓。此時，電路的工作波形如圖所示。
α=0o時，各晶閘管均在自然換相點處進行換相。觀察變壓器二繞組的相電壓與線電壓波形，可以發現各自然換相點既是相電壓的交點，也是線電壓的交點。在分析ud的波形時，我們可以從相電壓波形或線電壓波形入手。
從相電壓波形來看，以變壓器二次側的中點n為參考點，共陰極組晶閘管導通時，整流輸出電壓ud1為相電壓在正半周的包絡線；而共陽極組導通時，整流輸出電壓ud2為相電壓在負半周的包絡線。因此，總的整流輸出電壓ud = ud1－ud2，它表示的是兩條包絡線間的差值。將這個差值對應到線電壓波形上，我們就可以得到線電壓在正半周的包絡線。
另外，從線電壓波形直接分析，也可以得出類似的結論。在共陰極組中，處于通態的晶閘管對應的是相電壓中最大的值；而在共陽極組中，處于通態的晶閘管對應的是相電壓中的最小值。因此，輸出整流電壓ud即為這兩個相電壓的差值，它代表了線電壓中最大的部分。所以，輸出整流電壓ud的波形也是線電壓在正半周的包絡線。
此外，負載端接有電感且其阻值趨于無窮大，這使得電感對電流變化產生抗拒作用。當電流變化時，電感在其兩端產生感應電動勢Li，該電動勢的極性總是阻止電流的變化。這種電感的特性使得電流波形變得平直，特別是在電感無窮大時，電流波形幾乎成為一條直線。
