三相電路星形連接和三角形連接-KIA MOS管
信息來源：本站 日期：2025-11-13

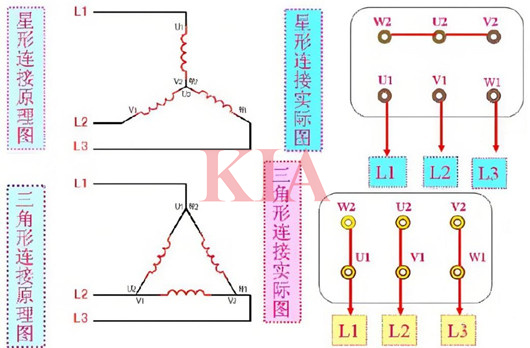

星形接線：三相負載各相一端連接到一個公共點（中性點），另一端分別接三相電源的三根相線。
三角形接線：三相負載各相首尾相連形成閉合三角形，三個連接點分別接三相電源的三根相線。
1. 星形接線（Y形）：
三相負載的每相一端（如U1、V1、W1）連接至一個公共中性點（N），另一端（如U2、V2、W2）分別接至三相電源的L1、L2、L3相線。
特點：存在中性點，線電壓為相電壓的√3倍，適用于需要中性線的場合（如單相負載混合使用）。
2. 三角形接線（Δ形）：
三相負載的每相首尾依次相連（如U2接V1，V2接W1，W2接U1），形成閉合三角形，三個連接點（U1、V1、W1）分別接至三相電源的L1、L2、L3相線。
特點：無中性點，線電壓等于相電壓，適用于對稱三相負載（如三相電動機）。
1. 連接方式：星形連接將三相繞組的末端連接在一起形成中性點，首端引出相線；三角形連接將各相繞組的首末端依次連接形成閉合三角形，三個連接點引出相線。2. 線電壓與相電壓關系：星形連接時，線電壓是相電壓的√3倍（U線=√3U相）；三角形連接時，線電壓等于相電壓（U線=U相）。
3. 線電流與相電流關系：星形連接時，線電流等于相電流（I線=I相）；三角形連接時，線電流是相電流的√3倍（I線=√3I相）。
4. 中性線：星形連接可引出中性線（構成三相四線制），用于平衡三相負載或提供單相電壓；三角形連接無中性線。
5. 應用場合：星形連接適用于低壓供電系統（如三相異步電動機星形啟動）及需中性線的場景；三角形連接適用于高壓設備或額定電壓較高的對稱負載（如三相異步電動機正常運行）。
