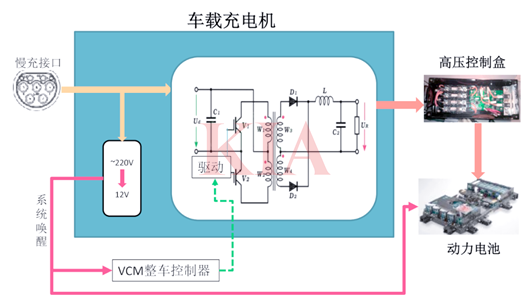

車載充電機原理

車載充電機的功能是將外部交流電（AC）轉換為直流電（DC），為動力電池組提供安全、高效的充電服務，工作原理可分為輸入處理、電能轉換、控制與保護三大模塊。

1、輸入處理：電網交流電適配

車載充電機的輸入端連接市電電網（單相或三相交流電），首先需通過電磁干擾濾波器（EMI Filter）抑制電網中的高頻噪聲，防止對車輛電子系統造成干擾。隨后，輸入電壓經整流電路轉換為脈動直流電，為后續DC-DC轉換提供基礎。例如，當輸入電壓為AC220V（中國標準）時，整流后直流電壓峰值可達311V，但需通過后續電路穩定至動力電池所需范圍。

2、電能轉換：AC-DC高效變換

核心轉換環節由功率因數校正（PFC）電路和DC-DC變換器組成：

功率因數校正（PFC）：傳統整流電路會導致電流波形畸變，功率因數（PF）僅0.5-0.7。PFC電路通過動態調整輸入電流相位，使其與電壓同步，將PF提升至0.99以上，減少無功功率損耗，符合IEC 61000-3-2等國際標準。

DC-DC隔離變換：PFC輸出的直流電進入隔離型DC-DC變換器（如LLC諧振或移相全橋拓?fù)洌ㄟ^高頻開關（通常50-200kHz）將電壓降至動力電池所需水平（如320V DC）。同時，變壓器實現電氣隔離，保障安全。例如，某車型充電機在輸入AC220V時，輸出電壓精度可控制在±1%以內。

3、控制與保護：智能與安全并重

閉環控制：通過微控制器（MCU）實時監測輸入電壓、輸出電流和電池溫度，采用PID算法動態調整開關頻率和占空比，確保充電效率與電池壽命平衡。例如，在電池低溫時，自動降低充電功率以防止析鋰。

多重保護機制：包括過壓保護（OVP）、過流保護（OCP）、短路保護（SCP）、過溫保護（OTP）等。當檢測到異常時，可在10μs內切斷輸出，并通過CAN總線向整車控制器（VCU）發送故障代碼。

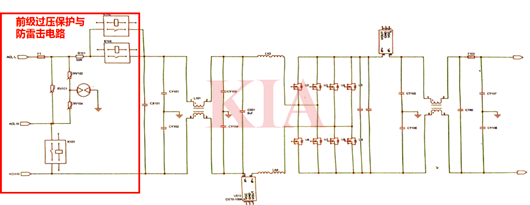

車載充電機電路原理

車載充電機由功率電路與控制電路兩大部分組成：

功率電路：包括整流模塊、PFC（功率因數校正）模塊及DC/DC轉換模塊。其中，DC/DC轉換器通過高頻變壓器和功率管（如IGBT或MOSFET）實現電壓升降；

控制電路：以微控制器為核心，集成CAN通信模塊、信號采集模塊（電壓/電流/溫度傳感器）及保護電路。

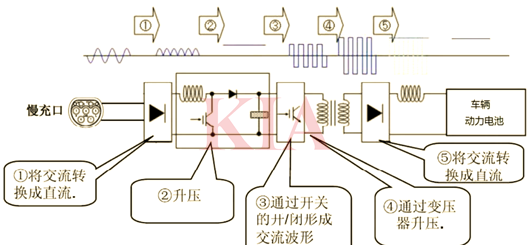

電路模塊與工作原理：

1.整流濾波電路：首先對輸入的交流電（如家用充電樁的單相或三相電）進行整流（如半波整流、全波整流或橋式整流），并經過濾波電路平滑電壓，得到脈動直流電。

2.功率因數校正（PFC）電路：PFC電路（常采用升壓拓?fù)洌┨嵘斎牍β室驍?shù)，減少諧波干擾，確保電網側電流正弦化。部分設計使用雙路PFC或LLC諧振電路以提高效率。

3.DC-DC轉換電路：將PFC后的高壓直流電轉換為適合電池充電的低壓直流電。

常用拓?fù)浒ǎ?/span>

Buck降壓電路：用于降壓場景，通過開關管（如MOSFET）和電感實現電壓調節。

同步整流電路：使用MOSFET替代二極管，降低導通損耗，提升效率。

多路輸出設計：通過控制模塊（如采用移相控制策略）為多個電池組提供不同電壓檔位，例如支持PD3.0/PPS協議的5V/3A、9V/3A、12V/2.5A等固定檔位及可調PPS檔位。

4.驅動與控制電路：驅動電路（如八路IGBT驅動）生成開關信號，控制功率管的導通與關斷；控制芯片（如MCU）監測電壓、電流并實現保護功能（如過壓、過流、絕緣檢測）。

5.保護與檢測電路：包括EMI濾波、溫度檢測、絕緣電阻檢測等，確保充電安全。維修時需重點檢查保險絲、電容等元件。
