同步電機和異步電機

同步電機和異步電機是交流電動機的兩大類型，核心區別在于轉子轉速是否與定子旋轉磁場的同步轉速一致：同步電機的轉子轉速嚴格等于同步轉速，而異步電機的轉子轉速始終低于同步轉速。原理差異源于轉子磁場產生方式--同步電機依賴外部勵磁或永磁體建立恒定磁場，通過磁場耦合實現同步旋轉；異步電機則通過電磁感應原理，由定子磁場切割轉子導體產生感應電流來驅動轉子。

轉速特性

同步電機：轉子轉速始終等于定子旋轉磁場的同步轉速，轉差率為 0。轉子需依靠 “自身的勵磁磁場” 與定子旋轉磁場 “異性相吸”，隨定子磁場同步轉動--只要電源頻率不變、電機極數固定，轉子轉速就恒定不變，不受負載變化影響（只要負載不超過額定值）。

例：同樣是 50Hz、4 極的同步電機，無論負載輕重（在額定范圍內），轉子轉速始終穩定在 1500r/min。

異步電機：轉子轉速始終低于定子旋轉磁場的轉速（稱為 “同步轉速”），存在 “轉差率”（轉差率 =（同步轉速 - 轉子轉速）/ 同步轉速，通常為 0.5%-5%）。轉子轉動的動力來自 “定子磁場切割轉子導體產生的感應電流”--若轉子轉速等于同步轉速，定子磁場與轉子導體無相對運動，無法產生感應電流，轉子會失去動力，因此必須保持 “異步” 才能持續運轉。

例：一臺接入 50Hz 交流電、4 極的異步電機，同步轉速 = 60× 頻率 / 極對數 = 60×50/2=1500r/min，實際轉子轉速約為 1440-1485r/min（轉差率 2%-4%）。

工作原理

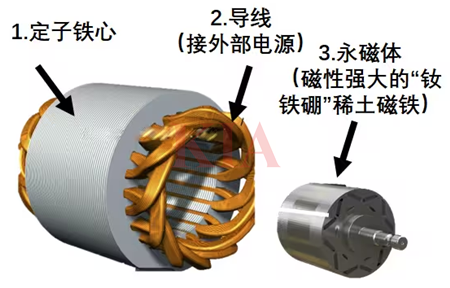

同步電機：基于 “磁場同步耦合原理” 工作，需外部勵磁提供轉子磁場：

1、 定子繞組通入三相交流電，產生旋轉磁場（與異步電機相同）；

2、 轉子需通過 “勵磁繞組” 通入直流電（或采用永磁體），產生 “恒定的轉子磁場”（如 N 極、S 極交替排列）；

3、定子旋轉磁場的 N 極會吸引轉子的 S 極，定子磁場的 S 極吸引轉子的 N 極，使轉子隨定子磁場 “同步轉動”--只要勵磁電流穩定，轉子磁場與定子磁場的耦合關系就不會斷開，轉速始終與同步轉速一致。

注意：同步電動機啟動時無法直接 “同步轉動”（啟動瞬間轉子靜止，定子旋轉磁場轉速快，兩者無法耦合），需通過 “輔助啟動裝置”（如在轉子上加裝鼠籠式啟動繞組，先按異步電機方式啟動，轉速接近同步轉速時再通入勵磁電流）或 “變頻啟動” 實現啟動。

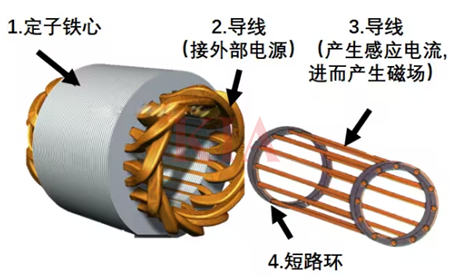

異步電機：基于 “電磁感應原理” 工作，無需外部勵磁：

1、 定子繞組通入三相交流電，產生 “旋轉磁場”（磁場圍繞定子圓周勻速轉動，轉速為同步轉速）；

2、 旋轉磁場切割轉子導體（轉子通常為鑄鋁鼠籠式或繞線式），在轉子中感應出 “感應電流”（類似發電機原理）；

3、 帶感應電流的轉子導體在定子旋轉磁場中，會受到電磁力作用，推動轉子隨磁場轉動--但轉子轉速必須低于同步轉速，否則無法產生相對切割，感應電流消失，轉子失去動力。

結構設計

同步電機結構復雜，轉子需配備勵磁繞組（電勵磁型）或永磁體（永磁同步電機），并可能需滑環、電刷等易損件。

異步電機結構簡單，轉子多為鼠籠式（堅固低成本）或繞線式（可調速），無額外勵磁裝置。

總結

同步電機：“轉速恒定不變（無轉差）、結構復雜需勵磁、功率因數可控”，適合高精度調速、大容量重載或需改善電網功率因數的場景。

異步電機：“轉速隨負載變（有轉差）、結構簡單成本低、功率因數低不可控”，適合大多數對轉速精度無要求的普通場景。
