電壓放大電路的作用是將輸入信號的電壓幅度按需放大。在設計中需要考慮兩個關鍵參數：放大倍數和輸入/輸出電壓范圍。常見的放大電路可分為運放放大和晶體管放大兩類，根據信號特性又可細分為同向放大和反向放大。
電壓放大器工作步驟：
1.輸入階段：輸入信號首先經過輸入階段，該階段可能包括耦合電容、偏置電路等元件，用于將輸入信號傳遞給放大器的放大元件。
2.放大階段：在放大階段，輸入信號被放大元件（如晶體管、運算放大器等）增強。放大元件根據輸入信號的大小和放大器的設計參數(如放大倍數、頻率響應等），產生相應的輸出信號。
3.輸出階段：輸出階段將放大后的信號從放大器傳遞到下一級或輸出端囗。該階段可能包括耦合電容、負載電阻、輸出偏置電路等元件，用于確保信號的穩定傳輸和匹配。
加法器

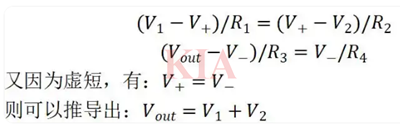

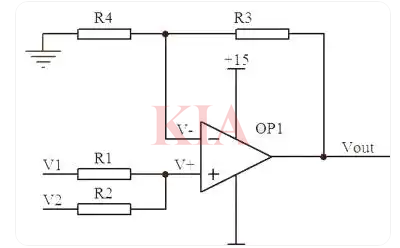

圖為加法器電路，在理想運算放大器條件下，因為輸入阻抗無限大，則流過R1和R2的電流相等，同理流過R3和R4的電流也相等。則有：
積分電路

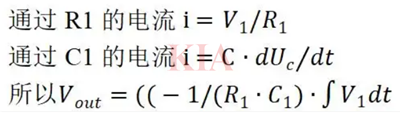

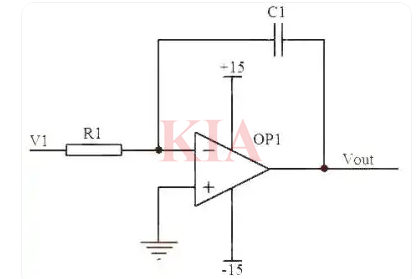

上圖是一種積分器電路，在理想運算放大器條件下，開環增益為無限大，反向輸入端的電壓與同向端相等，因為輸入阻抗無限大，通過R1的電流與通過C1的電流相等。
輸出電壓與輸入電壓對時間的積分成正比，這就是積分電路。
