鋰電池主要由兩大塊構成，電芯和保護板PCM（動力電池一般稱為電池管理系統BMS），電芯相當于鋰電池的心臟，管理系統相當于鋰電池的大腦。電芯主要由正極材料、負極材料、電解液、隔膜和外殼構成，而保護板主要由保護芯片（或管理芯片）、MOS管、電阻、電容和PCB板等構成。
鋰電池可以分成兩個大類：一次性不可充電電池和二次充電電池（又稱為蓄電池）。
不可充電電池如鋰二氧化錳電池、鋰-亞硫酰胺電池。
二次充電電池又可以分為下面根據不同的情況分類。
1． 按外型分：方形鋰電池（如普通手機電池）和圓柱形鋰電池（如電動工具的18650）；
2． 按外包材料分：鋁殼鋰電池，鋼殼鋰電池，軟包電池；
3．按正極材料分：鈷酸鋰（LiCoO2）、錳酸鋰（LiMn2O4）、三元鋰（LiNixCoyMnzO2）、磷酸鐵鋰（LiFePO4）；
4． 按電解液狀態分：鋰離子電池（LIB）和聚合物電池（PLB）；
5． 按用途分：普通電池和動力電池。
6． 按性能特性分：高容量電池、高倍率電池、高溫電池、低溫電池等。
一般鋰電池參數范圍是在：50A 30V，90A 30V，110A 40V，160A 60V。

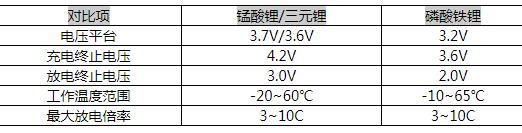

（KIA原廠直銷系列MOS管國內合作客戶，拓邦，德賽，欣旺達，力通威等保護板廠家鋰電池由于其本身特性決定不能過充、不能過放、不能過流、不能過溫，因此考慮安全性和電池壽命，電池要做好相關保護。有幾個參數是經常碰到的，一并列出來。電壓情況不同廠商差異不大，工作溫度和放電倍率不同的電池或不同的廠家會有一些差異。

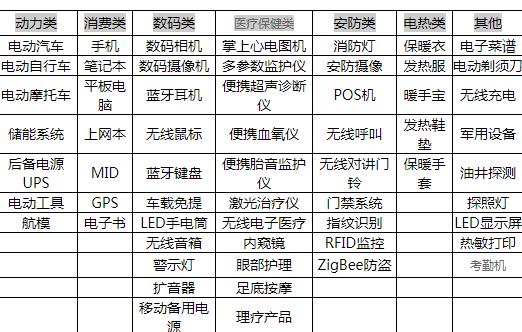

電池主要應用在消費類產品、數碼類產品、動力產品、醫療和安防等。
鋰在元素周期表上第3位，外層電子1個，容易失去形成穩定結構，所以是非常活潑的一種金屬。而鋰離子電池具有放電電流大、內阻低、壽命長、無記憶效應等被人們廣泛使用，鋰離子電池在使用中嚴禁過充電、過放電、短路，否則將會使電池起火、爆炸等致命缺點，所以，在使用可充鋰電池都會帶有一塊保護板來保護電芯的安全。

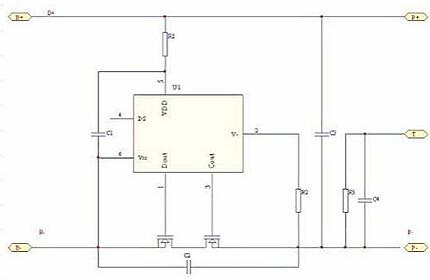

保護板有兩個核心部件：一塊保護IC，它是由精確的比較器來獲得可靠的保護參數；另外是MOSFET串在主充放電回路中擔當高速開關，執行保護動作。電路原理圖如下：
下面介紹：鋰電池保護板主要由維護IC（過壓維護）和MOS管（過流維護）構成，是用來保護鋰電池電芯安全的器材。鋰電池具有放電電流大、內阻低、壽數長、無回憶效應等被人們廣泛運用，鋰離子電池在運用中禁止過充電、過放電、短路，不然將會使電池起火、爆破等喪命缺陷，所以，在運用可充鋰電池都會帶有一塊維護板來維護電芯的安全。
1、電壓保護能力
過充電保護板：保護板有必要具有防止電芯電壓超越預設值的才干過放電維護：保護板有必要具有防止電芯電壓底于預設值的才干。
2、電流能力
保護板作為鋰電芯的安全保護器材，既要在設備的正常作業電流規模內，能可靠工作，又要在當電池被意外短路或過流時能迅速動作，使電芯得到保護。
3、導通電阻
定義：當充電電流為500mA時，MOS管的導通阻抗。
由于通訊設備的工作頻率較高，數據傳輸要求誤碼率低，其脈沖串的上升及下降沿陡，故對電池的電流輸出能力和電壓穩定度要求高，因而保護板的MOS管開關導通時電阻要小，單節電芯保護板通常在70mΩ，如太大會導致通訊設備作業不正常，如手機在通話時突然斷線、電話接不通、噪聲等現象。
4、自耗電流
定義：IC作業電壓為3。6V，空載狀況下，流經保護IC的作業電流，一般極小。
保護板的自耗電流直接影響電池的待機時刻，通常規則保護板的自耗電流小于10微安。
5、機械功能、溫度適應能力、抗靜電能力
保護板有必要能通過國標規則的轟動，沖擊實驗;保護板在40到85度能安全工作，能經受±15KV的非觸摸ESD靜電測驗。
