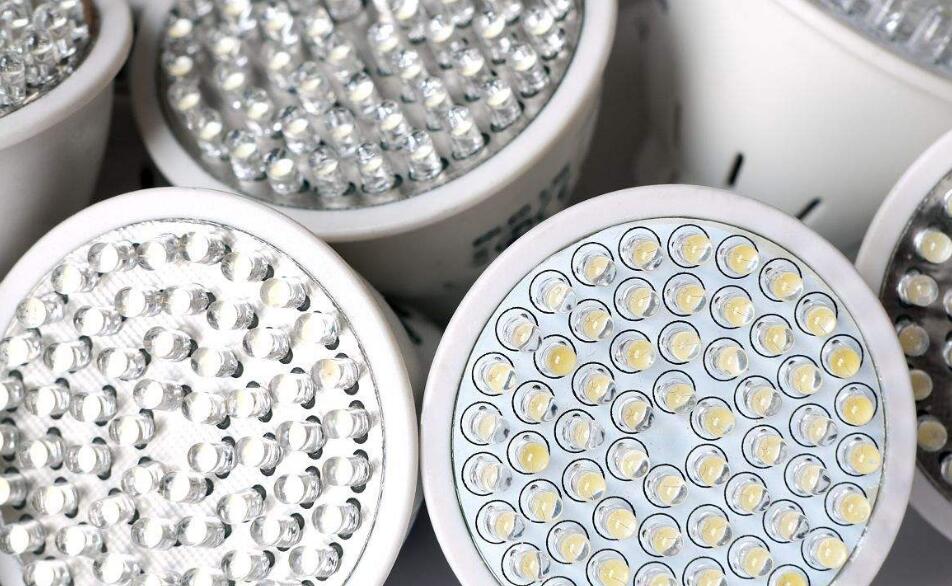

LED（LightingEmittingDiode）照明即是發光二極管照明，是一種半導體固體發光器件。它是利用固體半導體芯片作為發光材料，在半導體中通過載流子發生復合放出過剩的能量而引起光子發射，直接發出紅、黃、藍、綠色的光，在此基礎上，利用三基色原理，添加熒光粉，可以發出任意顏色的光。利用LED作為光源制造出來的照明器具就是LED燈具。LED照明燈具里，反射用途的LED照明燈具可以完全勝任于任何場合，大面積室內照明還不成熟。
LED照明電源驅動方案一般來說有兩種：線性驅動和開關型驅動。
線性驅動應用是一種最為簡單和最為直接的驅動應用方式。在照明級白光LED應用中，雖然存在著效率低、調節性差等問題，但是由于其電路簡單、體積小巧，能滿足一些特定的場合應用較多。
開關型驅動可以獲得良好的電流控制精度和較高的總體效率,應用方式主要分為降壓式和升壓式兩大類。降壓式開關驅動是針對電源電壓高于LED的端電壓或者是多個LED采用并聯驅動情況下的應用。升壓式開關驅動是針對電源電壓低于LED的端電壓或者是多個LED采用串聯驅動情況下的應用。一般認為,隔離型驅動安全但效率較低,非隔離型驅動效率較高,應按實際使用的要求來選。
設計一般的基本LED驅動器照明應用相對較簡單，但是如果還需要其它功能如相位控制調光和功率因子校正(PFC)，設計就變得復雜。無功率因子校正功能的非調光LED驅動器通常包含一個離線式開關電源，用于恒定電流下調節輸出。LED驅動器的后端架構包含一個具有短路保護功能的電流調節電路。可以利用線性調節電路達到這一目的，然而這種方法本身效率低下，因此適用低輸出電流，通常不會應用到多級架構中去。替代方法是使用簡單的、具有電流回饋功能的降壓穩壓器電路，以便限制了輸出電流超過期望的LED驅動電流。其抵消了總LED正向電壓隨溫度和器件容差的變化，還限制了出現短路或其它故障條件時的電流,從而能夠保護驅動器免遭損壞。
常用的是NMOS.原因是導通電阻小,應用較為廣泛,也符合LED驅動設計要求.所以開關電源和LED恒流驅動的應用中,LED燈電源MOS管選型一般都用NMOS.下面的介紹中,也多以NMOS為主.
功率MOSFET的開關特性:MOSFET功率場效應晶體管是用柵極電壓來控制漏極電流的,因此它的一個顯著特點是驅動電路簡單,驅動功耗小.其第二個顯著特點是開關速度快,工作頻率高,功率MOSFET的工作頻率在下降時間主要由輸入回路時間常數決定.
MOS管的三個管腳之間有寄生電容存在,由于制造工藝限制產生的.寄生電容的存在使得在設計或選擇驅動電路的時候要麻煩一些,但沒有辦法避免.MOSFET漏極和源極之間有一個寄生二極管.這個叫體二極管,在驅動感性負載,這個二極管很重要.體二極管只在單個的MOS管中存在,在集成電路芯片內部通常是沒有的.
MOS管是電壓驅動器件,基本不需要激勵級獲取能量,但是功率MOSFET和雙極型晶體管不同,它的柵極電容比較大,在導通之前要先對該電容充電,當電容電壓超過閾值電壓(VGS-TH)時MOSFET才開始導通.因此,柵極驅動器的負載能力必須足夠大,以保證在系統要求的時間內完成對等效柵極電容(CEI)的充電.
MOSFET的開關速度和其輸入電容的充放電有很大關系.使用者雖然無法降低Cin的值,但可以降低柵極驅動回路信號源內阻Rs的值,從而減小柵極回路的充放電時間常數,加快開關速度.一般IC驅動能力主要體現在這里,我們談選擇MOSFET是指外置MOSFET驅動恒流IC.內置MOSFET的IC當然不用我們再考慮了,一般大于1A電流會考慮外置MOSFET.為了獲得到更大、更靈活的LED功率能力,外置MOSFET是唯一的選擇方式,IC需要合適的驅動能力,MOSFET輸入電容是關鍵的參數!
高節能：節能能源無污染即為環保。直流驅動，超低功耗（單管0.03-0.06瓦）電光功率轉換較高，相同照明效果比傳統光源節能。
壽命長：LED光源有人稱它為長壽燈，意為永不熄滅的燈。固體冷光源，環氧樹脂封裝，燈體內也沒有松動的部分，不存在燈絲發光易燒、熱沉積、光衰等缺點，使用壽命可達6萬到10萬小時，比傳統光源壽命長10倍以上。
多變幻：LED光源可利用紅、綠、藍三基色原理，在計算機技術控制下使三種顏色具有256級灰度并任意混合，即可產生256×256×256=16777216種顏色，形成不同光色的組合變化多端，實現豐富多彩的動態變化效果及各種圖像。
利環保：環保效益更佳，光譜中沒有紫外線和紅外線，既沒有熱量，也沒有輻射，而且廢棄物可回收，沒有污染不含汞元素，冷光源，可以安全觸摸，屬于典型的綠色照明光源。
高新尖：與傳統光源單調的發光效果相比，LED光源是低壓微電子產品，成功融合了計算機技術、網絡通信技術、圖像處理技術、嵌入式控制技術等，所以亦是數字信息化產品，是半導體光電器件“高新尖”技術，具有在線編程，無限升級，靈活多變的特點。
●按輸出功率分類：0.4W、1.28W、1.4W、3W、4.2W、5W、8W、10.5W、12W、15W、18W、 20W、23W、25W、30W、45W、60W、100W、120W、150W、200W、300W 等。
●按輸出電壓分類：DC4V、6V、9V、12V、18V、24V、36V、42V、48V、54V、63V、81V、105V、135V等。
●按外形構造分類：PCBA裸板和有外殼的兩種。
●按平安構造分類：隔離和非隔離的兩種。
●按功率因數分類：帶功率因數校正和不帶功率因數。
●按防水性能分類：防水和不防水兩種。
●按鼓勵方式分類：自激式和它激式。
●按電路拓撲分類：RCC、Flyback、Forward、Half-Bridge、Full-Bridge、Push-PLL 、LLC等。
●按轉換方式分類：AC-DC與DC-DC兩種。
●按輸出性能分類：恒流、恒壓與既恒流又恒壓三種。
LED驅動電源的應用：分別用于射燈、櫥柜燈、小夜燈、護眼燈、LED天花燈、燈杯、埋地燈、水底燈、洗墻燈、投光燈、路燈、招牌燈箱、串燈、筒燈、異形燈、星星燈、護攔燈、彩虹燈、幕墻燈、柔性燈、條燈、帶燈、食人魚燈、日光燈、高桿燈、橋梁燈、礦燈、手電筒、應急燈、臺燈、燈飾、交通燈、節能燈、汽車尾燈、草坪燈、彩燈、水晶燈、 格柵燈、遂道燈等。
目前，LED日光燈照明市場比擬活潑，LED驅動電源廠家主要分紅3大類型：第一類是開發做LED芯片或LED燈的工廠，順勢向下游浸透；第二類是原來做是做普通照明的工廠；第三類是完整新開的工廠，他們以前做電源或其他產品或新創業。LED日光燈電源LED日光燈電源是LED日光燈中十分重要的一個部件，要是選擇不當，LED日光燈發揮不出他應有的性能，以至還有可能不能正常照明運用。下面就LED日光燈照明電源做了一些小小的倡議，供大家參考參考。
Part Numbe
ID（A）
VDSS（v）
RDS（Ω）（MAX）
RDS（Ω）（TYP）
ciss
pF
KIA30N06B
25
60
0.03
0.025
1345
KIA8606
35
60
0.02
0.018
2423
KND4360A
4
600
2.3
1.9
511
KND4365A
4
650
2.5
2
523
KND4665B
7
650
1.4
1.1
1048
KIA50N06
50
60
0.023
0.018
900
注：這里為部分型號，想咨詢更多型號及封裝詳情請聯系我們。
