利用LM324制作的LED電平指示器電路。
電路設計
LED電平指示器帶有可調增益放大級，既可以接在音頻功放電路的輸出端，作為功放輸出電平指示，也可以接在音頻前置放大電路輸出端（音量控制電路之前），作為前置級的電平指示器。

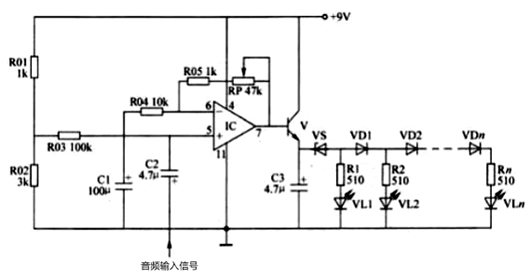

電路中，由LM324運放構成一個增益可調的放大前級，可調電阻RP用來調節增益量;LED驅動電路由三極管V、電容器C3、穩壓二極管VS，電阻器R1一Rn、發光二極管VLl一VLn和二極管VD1一VDn組成。
來自功率放大器或前置放大器的音頻輸人信號經C2藕合加至LM324運放的5腳，經LM324和三極管放大后，從三極管的發射極輸出信號電壓，將VLl一V Ln逐級點亮。音頻輸人信號越強，點亮發光二極管的個數也越多。
元器件選擇
R01-R05和R1-Rn選用1/4W碳膜電阻器或金屬膜電阻器。RP選用超小型電位器或立式可變電阻器。
C1-C3均選用耐壓值為16V的鋁電解電容器。VD1-VDn選用1 N4148型硅開關二極管或2AP5VS選用1/2W、3.6V的硅穩壓二極管。
VU-V Ln均選用幣5mm的紅色高亮度發光二極管。
V選用C8050或58050、3 DG8050型硅NPN晶體管。
IC選用LM324型運算放大集成電路。
LED電平指示器自身不帶增益放大電路
電路設計
LED電平指示器自身不帶增益放大電路可用于音頻功放輸出端的電平指示器。但是本電平指示器有移動點光式和逐級點亮式兩種顯示方式可以選擇。

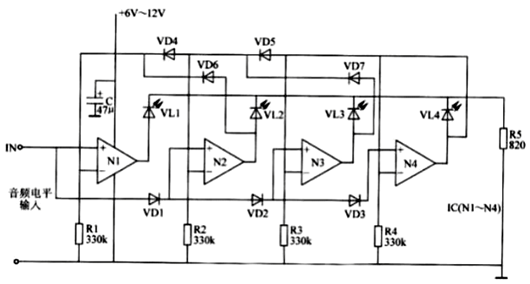

當輸入音頻信號電平小于0.7 V時，Nl輸出高電平，將VLI點亮;當輸入信號電平在0.7-1.4V之間時，N2輸出高電平，一方面使V L2點亮，另一方面通過V D6使N1的反相輸人端變?yōu)楦唠娖剑筃1輸出低電平，VLI熄滅。同理，若輸入信號電平變高，則VL1和V L4將會分別點亮，呈移動點光式的顯示。
將二極管VD4 - VD7去掉，則該電路變成了四級LED電平指示器，隨著輸入信號電平的大小變化，發光二極管VL1-VL4將呈光線式逐級點亮。
元器件選擇
R1-R5選用1/4W碳膜電阻器或金屬膜電阻器。
C選用耐壓值為16V的鋁電解電容器。
VD1-V D7均選用1 N4148型硅開關二極管。
VLl-VIA均選用Φ5mm的發光二極管。
IC選用LM324型四運放集成電路。
