肖特基二極管
肖特基二極管是由半導體和金屬接觸形成的肖特基勢壘。
肖特基二極管的導電機制依賴于金屬-半導體界面上的勢壘，主要依賴于多子（電子或空穴）的注入和抽取。
PN結二極管
PN結二極管由N型和P型半導體材料構成，通過它們的接觸形成PN結。
PN結二極管在正向偏置時，電子和空穴在PN結附近復合，形成電流；在反向偏置時，PN結阻止電流流動。

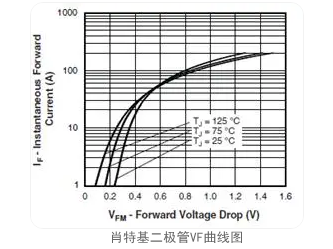

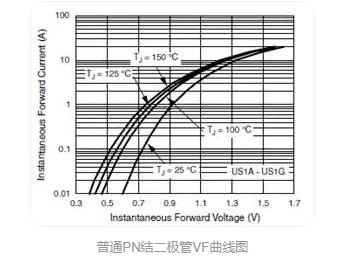

正向壓降：SBD具有較低的正向導通電壓，一般為0.3V左右；而PN結硅二極管正向導通電壓為0.7V左右。肖特基二極管的正向導通電壓通常低于PN結二極管，這意味著在正向導通時，肖特基二極管的功耗更低。

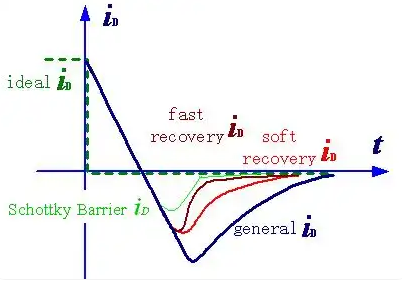

反向恢復時間：肖特基二極管的反向恢復時間比PN結二極管短，這使得它們在快速切換電路中更為適用。
熱性能：肖特基二極管由于金屬-半導體接觸，可能在高溫下性能更優，而PN結二極管可能需要更復雜的散熱設計。
漏電流：由于存在鏡像勢壘降低和隧道電流的效應，就使得肖特基二極管在反向阻斷狀態下，其漏電流要比PN結二極管要大很多。
耐壓：肖特基二極管通常設計用于低壓應用，而PN結二極管可以設計用于更廣泛的電壓范圍。
速度：肖特基二極管由于沒有存儲電荷，因此具有更快的開關速度，適合高頻應用。
噪聲：肖特基二極管在開關過程中產生的噪聲較低，這使得它們在需要低噪聲的應用中更為合適。
成本：在沒有速度和壓降要求的情況下，PN結二極管通常更便宜，因為它們的生產工藝更為成熟和成本較低。
應用：肖特基二極管常用于電源轉換器、高速開關電路和低壓應用，而PN結二極管則適用于信號整流、開關電源中的整流器等。
