共陰極接法與α=0°時的波形特點
為確保零線的存在，變壓器的二次側被設計成星形接法，而一次側則采用三角形接法，從而有效防止3次諧波進入電網。在這種配置中，三個晶閘管以共陰極的方式相連，這種接法使得觸發電路具有公共端，簡化了連線過程。如果將晶閘管替換為二極管，那么輸出整流電壓將取決于哪個相電壓的值最大，并由相應的二極管導通，同時使另外兩相的二極管因反壓而關斷。在相電壓的交點ωt1、ωt2、ωt3處，會發生二極管的換相，這些交點被稱為自然換相點，并被設定為α的起點，即α=0。

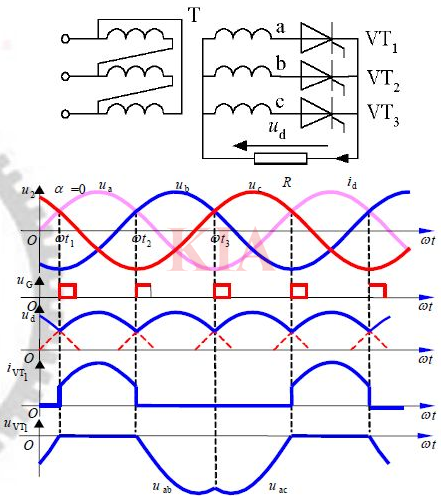

接下來，分析α=0°時的波形特點。在每個晶閘管導通的120°內，ud波形呈現為三個相電壓在正半周期的包絡線。同時，變壓器二次繞組的電流包含直流分量。晶閘管的電壓由一段管壓降和兩段線電壓共同組成。隨著α的增大，晶閘管所承受的電壓中正的部分會逐漸增加。
α=30°時的波形特點
當α=30°時，負載電流處于連續與斷續的臨界狀態，而各相仍然保持導電120°的特性。
α=60°時的波形特點
在α=60°時，負載電流呈現出斷續的特性，這是因為當某一相的相電壓從零點穿越負值時，該相的晶閘管會關閉。然而，由于下一相的晶閘管尚未受到觸發，因此它不會開始導電。在這段時間里，輸出電壓和電流均為零。此外，各晶閘管的導通角也小于120°，進一步印證了負載電流的斷續狀態。
此外，我們還需要了解基本數量關系。在電阻負載的情況下，α角的移相范圍為150°。這一數據對于理解波形特點和電路性能至關重要。
①整流電壓平均值：在α≤30°的條件下，負載電流保持連續，此時整流電壓的平均值呈現為特定表達式。
當α等于0時，整流電壓的平均值Ud達到最大，即Ud=Ud0=1.17U2。然而，當α超過30°時，負載電流會變得斷續，晶閘管的導通角也會相應減小，此時整流電壓的平均值將發生變化。
②負載電流的平均值
隨著α值的增加，負載電流的平均值會受到影響。當α超過30°時，由于晶閘管導通角的減小，負載電流將變得斷續，進而導致其平均值發生變化。這一變化趨勢需要在實際應用中予以考慮，以確保系統的穩定性和性能。
③晶閘管所承受的最大反向電壓等于變壓器二次線電壓的峰值。這一關系在實際應用中至關重要，因為過高的反向電壓可能會對晶閘管造成損害，影響其正常工作。因此，在設計和運行過程中，必須確保晶閘管所承受的電壓不超過其額定值，以保證系統的安全性和可靠性。
④晶閘管陽極與陰極間所允許的最大電壓，亦即其耐壓極限，等于變壓器二次相電壓的峰值。這一電壓限制對于確保晶閘管的安全運行至關重要，因為超過此限制可能導致晶閘管受損，進而影響整個系統的穩定性和可靠性。

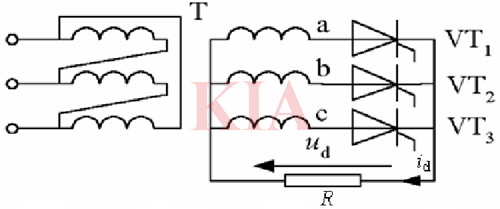

電路特點：變壓器二次側接成星形得到零線，而一次側接成三角形避免3次諧波流入電網。三個晶閘管分別接入a、b、c三相電源，其陰極連接在一起--共陰極接法。

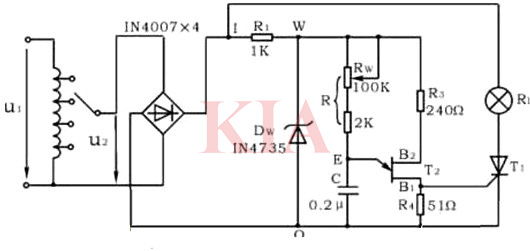

圖所示為單相半控橋式整流實驗電路。主電路由負載RL（燈炮）和晶閘管T1組成，觸發電路為單結晶體管T2及一些阻容元件構成的阻容移相橋觸發電路。改變晶閘管T1的導通角，便可調節主電路的可控輸出整流電壓（或電流）的數值，這點可由燈泡負載的亮度變化看出。
