單相橋式全控整流電路

圖為單相橋式全控整流電路，共用了四個晶閘管，其中兩個晶閘管接成共陰極，兩個晶閘管接成共陽極。橋式整流電路工作的特點是整流元件必須成對導通以構成回路。

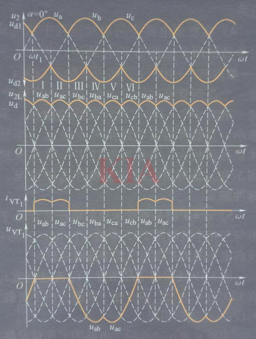

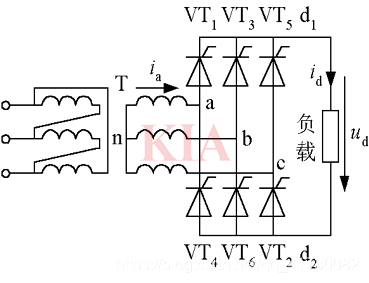

全控整流電路,三相

1）在電源電壓u2正半波（0~π區間），晶閘管VT1、VT4承受正向電壓。假設四個晶閘管的漏電阻相等，則在0~α區間內，由于四個晶閘管都不導通，UT1、4=1/2U2。在ωt=α處，觸發晶閘管VT1、VT4，元件導通，電流沿a-VT1-R-VT4-b流通，此時負載上有輸出電壓（Ud=U2）和電流，且波形相位相同。此時電源電壓反向施加到晶閘管VT2、VT3上，使其承受反向陽極電壓而處于關斷狀態。晶閘管VT1、VT4一直導通到ωt=π為止，此時因電源電壓過零，晶閘管陽極電流也下降為零而關斷。

2）在電源電壓負半波（π~2π區間），晶閘管VT2、VT3承受正向電壓，在π~π+α區間，UT2、3=1/2U2。在ωt=π+α處，觸發晶閘管VT2、ⅤT3，元件導通，電流沿b-VT3-R-VT2-a流通，電源電壓沿正半周期的方向施加到負載電阻上，負載上有輸出電壓（Ud=-U2）和電流，且波形相位相同。此時電源電壓反向施加到晶閘管VT1、VT4上，使其承受反向陽極電壓而處于關斷狀態。晶閘管VT2、VT3一直要導通到ωt=2π為止，此時電源電壓再次過零，晶閘管陽極電流也下降為零而關斷。

3）晶閘管VT1、VT4和VT2、VT3在對應時刻不斷周期性交替導通、關斷，其電壓、電流波形如圖上圖（b）所示，可以看出，α=0°時，輸出電壓最高；α=180°時，即θ=0°時，輸出電壓最低。晶閘管承受的最大反向電壓是√2U2，承受的最大正向電壓是U2/√2。
