LED原理圖設計

電路組成

在需要使用比較多的LED產品時，如果將所有的LED串聯，將需要LED驅動器輸出較高的電壓:如果將所有的LED并聯，則需要LED驅動器輸出較大的電流。將所有的LED串聯或并聯，不但限制著LED的使用量，而且并聯LED負載電流較大，驅動器的成本也會增加，解決辦法是采用混聯方式。串、并聯的LED數量平均分配，這樣，分配在一個LED串聯支路上的電壓相同，同一個串聯支路中每個LED上的電流也基本相同，亮度一致，同時通過每個串聯支路的電流也相近。

LED驅動電路直接采用220V的交流市電作為電源。雖然工作電流不大，但是工作電壓較高，而且是未經隔離的，所以如果有朋友對此電路感興趣想要自制的話一定要注意安全。

這種LED驅動電路大部分用于照明燈具中。一般都是燈具的第一檔，LED檔位。或者是戶外廣告牌，亦或者是簡易的LED燈泡中。

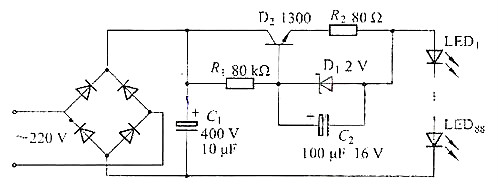

電路結構清晰明了。首先是一個橋式整流把220V的交流整流成一個頻率100Hz的脈動直流。后面的C1濾波電容器將脈動直流濾波成300V左右的比較穩定的直流。圖中的1300是一種高耐壓的NPN三極管。耐壓值至少在400V以上。R1電阻則為三極管的驅動電阻。負責為三極管提供一個基極電流，保證三極管的導通。R2電阻器則是LED電路中的限流電阻，限制了最大工作電流，同時會有一定分壓作用，保證電路的正常運行。

D1則是一個2V的穩壓管，說實話，這種2V的穩壓管真的不多見。大部分常用的穩壓管集中在5.6V-12V上。如果找不到合適的2V穩壓管，可以嘗試用二極管串聯得到近似值的模擬穩壓管。比如單只二極管導通壓降在0.5V，則四只普通二極管就是2V的壓降了。C2電容器在電路中起到一個去頻閃的作用。防止不穩定的電壓造成的LED驅動電流的變化導致的LED忽明忽暗或者頻閃情況的發生。

圖中R2電阻應采用不小于2W的電阻器。1300的NPN三極管具體型號應該是MJE13003。其參數為耐壓400V，最大電流1.5A，最大功率40W。此三極管常見于節能燈電路中。高耐壓電容器也能在節能燈電路中發現。后級LED采用白光小草帽LED，圖中給出的數量是88個，數量還是比較可觀的。亮度上應該可以讓人滿意。

再次申明，自制一定要注意安全。

那么為何說巧妙呢？巧妙之處在于D1與R2加上后面的LED負載聯合組成了一個恒流源。可以看到，如果后級LED負載較輕，則三極管會在80K電阻的驅動下，全功率向后級負載供電，輸出最高電壓。如果后級的LED因為發熱造成工作電流過大，則會導致R2的輸出端電壓變低，電流越大，也就是后級負載越重，則此電壓會變得越低。當此處電壓與三極管基極處的電壓差高于2V時，D1穩壓管會導通。那么當穩壓管導通后會分流掉三極管的驅動電流，此時，三極管的導通能力會下降，輸出電流的能力也會降低，到達LED的電流也會降低。實現了一個自動調整工作電流、保持工作電流的功能。

電路設計中，我們希望大家可以遵循一個用最少元器件實現相同或者更多功能的原則。不僅僅是節約成本，關鍵的是能最大效率的應用元器件，降低整個電路的故障點，保證電路的穩定性。
