一、7805穩壓電源電路圖

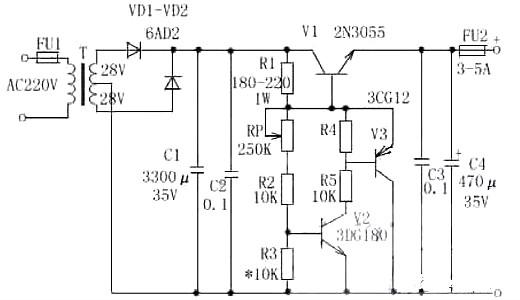

1、3～25V電壓可調穩壓電路圖

7805穩壓電源電路圖

此穩壓電源可調范圍在3.5V～25V之間任意調節，輸出電流大，并采用可調穩壓管式電路，從而得到滿意平穩的輸出電壓。

工作原理：經整流濾波后直流電壓由R1提供給調整管的基極，使調整管導通，在V1導通時電壓經過RP、R2使V2導通，接著V3也導通，這時V1、V2、V3的發射極和集電極電壓不再變化（其作用完全與穩壓管一樣）。調節RP，可得到平穩的輸出電壓，R1、RP、R2與R3比值決定本電路輸出的電壓值。

元器件選擇：變壓器T選用80W～100W，輸入AC220V，輸出雙繞組AC28V。FU1選用1A，FU2選用3A～5A。VD1、VD2選用 6A02。RP選用1W左右普通電位器，阻值為250K～330K，C1選用3300μF／35V電解電容，C2、C3選用0.1μF獨石電容，C4選用 470μF／35V電解電容。R1選用180～220Ω/0.1W～1W，R2、R4、R5選用10KΩ、1／8W。V1選用2N3055，V2選用 3DG180或2SC3953，V3選用3CG12或3CG80。

7805穩壓電源電路圖

2、10A3～15V穩壓可調電源電路圖

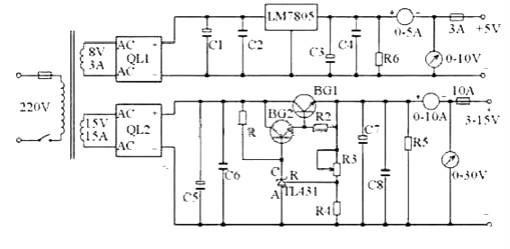

無論檢修電腦還是電子制作都離不開穩壓電源，下面介紹一款直流電壓從3V到15V連續可調的穩壓電源，最大電流可達10A，該電路用了具有溫度補償特性的，高精度的標準電壓源集成電路431，使穩壓精度更高，如果沒有特殊要求，基本能滿足正常維修使用，電路見下圖。

7805穩壓電源電路圖

其工作原理分兩部分，第一部分是一路固定的5V1.5A穩壓電源電路，第二部分是另一路由3至15V連續可調的高精度大電流穩壓電路。

第一路的電路非常簡單，由變壓器次級8V交流電壓通過硅橋QL1整流后的直流電壓經C1電解電容濾波后，再由5V三端穩壓塊KIA7805不用作任何調整就可在輸出端產生固定的5V1A穩壓電源，這個電源在檢修電腦板時完全可以當作內部電源使用。

第二部分與普通串聯型穩壓電源基本相同，所不同的是使用了具有溫度補償特性的，高精度的標準電壓源集成電路431，所以使電路簡化，成本降低，而穩壓性能卻很高。圖中電阻R4，穩壓管TL431，電位器R3組成一個連續可調得恒壓源，為BG2基極提供基準電壓，穩壓管TL431的穩壓值連續可調，這個穩壓值決定了穩壓電源的最大輸出電壓，如果你想把可調電壓范圍擴大，可以改變R4 和R3的電阻值，當然變壓器的次級電壓也要提高。

變壓器的功率可根據輸出電流靈活掌握，次級電壓15V左右。橋式整流用的整流管QL用15－20A硅橋，結構緊湊，中間有固定螺絲，可以直接固定在機殼的鋁板上，有利散熱。調整管用的是大電流NPN型金屬殼硅管，由于它的發熱量很大，如果機箱允許，盡量購買大的散熱片，擴大散熱面積，如果不需要大電流，也可以換用功率小一點的硅管，這樣可以做的體積小一些。濾波用50V4700uF電解電容C5和C7分別用三只并聯，使大電流輸出更穩定，另外這個電容要買體積相對大一點的，那些體積較小的同樣標注50V4700uF盡量不用，當遇到電壓波動頻繁，或長時間不用，容易失效。

最后再說一下電源變壓器，如果沒有能力自己繞制，有買不到現成的，可以買一塊現成的200W以上的開關電源代替變壓器，這樣穩壓性能還可進一步提高，制作成本卻差不太多，其它電子元件無特殊要求，安裝完成后不用太大調整就可正常工作。

7805穩壓電源電路圖5v

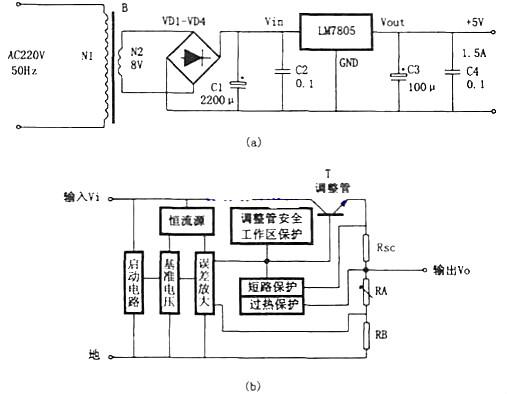

如圖所示電路為輸出電壓+5V、輸出電流1.5A的穩壓電源。它由電源變壓器B，橋式整流電路D1～D4，濾波電容C1、C3，防止自激電容C2、C3和一只固定式三端穩壓器(7805)極為簡捷方便地搭成的。

220V交流市電通過電源變壓器變換成交流低壓，再經過橋式整流電路D1～D4和濾波電容C1的整流和濾波，在固定式三端穩壓器KIA7805的Vin和GND兩端形成一個并不十分穩定的直流電壓(該電壓常常會因為市電電壓的波動或負載的變化等原因而發生變化)。

此直流電壓經過KIA7805的穩壓和C3的濾波便在穩壓電源的輸出端產生了精度高、穩定度好的直流輸出電壓。本穩壓電源可作為TTL電路或單片機電路的電源。三端穩壓器是一種標準化、系列化的通用線性穩壓電源集成電路，以其體積小、成本低、性能好、工作可靠性高、使用簡捷方便等特點，成為目前穩壓電源中應用最為廣泛的一種單片式集成穩壓器件。
