場效應管開關電路圖

本文主要引見場效應管的開關電路。場效應管置信大家都很熟習了，由于其開關特性，常常被用到各種電子電路中，但是在電路中它又是怎樣工作的呢?下面給大家剖析一下。

效應管在mpn中，它的長相和我們前面講的三極管極像，所以有不少修mpn的朋友好長時間還分不分明，統一的把這些長相相同的三極管、場效應管、雙二極管、還有各種穩壓IC通通稱作“三個腳的管管”，假如這樣麻木不分的話，你的維修技術恐怕很難快速進步的哦！好了，說到這里場效應管的恐怕我就不用貼圖了，在電路圖中它常用 ：

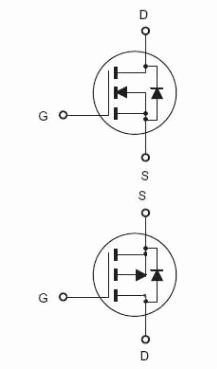

表示，關于它的結構原理由于比擬籠統，我們是淺顯化講它的運用，所以不去多講，由于依據運用的場所請求不同做出來的品種繁多，特性也都不盡相同；我們在mpn中常用的普通是作為電源供電的電控之開關運用，所以需求經過電流比擬大，所以是運用的比擬特殊的一種制造辦法做出來了加強型的場效應管（MOS型），它的電路圖符號：

認真看看你會發現，這兩個圖似乎有差異，對了，這實踐上是兩種不同的加強型場效應管，第一個那個叫N溝道加強型場效應管，第二個那個叫P溝道加強型場效應管，它們的的作用是剛好相反的。前面說過，場效應管是用電控制的開關，那么我們就先講一下怎樣運用它來當開關的，從圖中我們能夠看到它也像三極管一樣有三個腳，這三個腳分別叫做柵極（G）、源極（S）和漏極（D），mpn中的貼片元件表示圖是這個樣子：

1腳就是柵極，這個柵極就是控制極，在柵極加上電壓和不加上電壓來控制2腳和3腳的相通與不相通，N溝道的，在柵極加上電壓2腳和3腳就通電了，去掉電壓就關斷了，而P溝道的剛好相反，在柵極加上電壓就關斷（高電位），去掉電壓（低電位）就相通了！

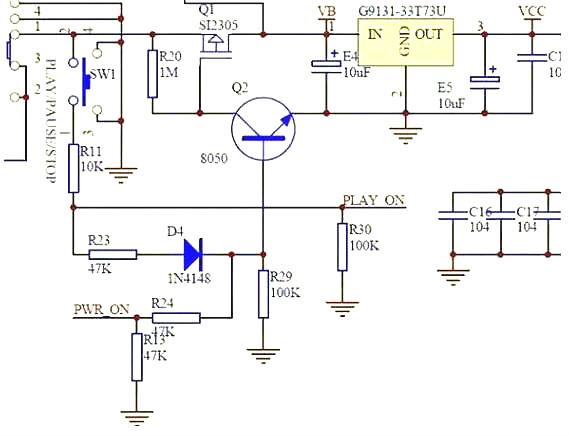

我們常見的2606主控電路圖中的電源開機電路中經常遇到的就是P溝道MOS管：

3.場效應管開關電路—工作原理

上圖中的SI2305就是P溝道MOS管。下面引見一下電源開機電路的工作原理。

電池的正極經過開關S1接到場效應管Q1的2腳源極，所以它的1腳柵極經過R20電阻得到一個正電位，由于Q1是一個P溝道MOS管，所以場效應管是截止狀態，電壓不能繼續經過，3V穩壓IC輸入腳得不到電壓所以就不能工作，此時是關機狀態。

當按下SW1開機按鍵時，電源的正極經過按鍵、R11、R23、D4接到三極管Q2的基極，此時三極管Q2的基極得到一個正電位，三極管Q2導通，由于三極管的發射極直接接地，三極管Q2導通就相當于Q1的柵極直接接地，招致Q1的柵極就從高電位變為低電位，Q1導通，電流經過Q1流到3V穩壓IC的輸入腳，3V穩壓IC就是那個U1輸出3V的工作電壓Vcc供應主控。主控經過復位清零，讀取固件程序檢測等一系列動作，輸出一個控制電壓到PWR_ON到Q2的基極，堅持Q2不斷處于導通狀態， Q1就能源源不時的給3v穩壓IC提供工作電壓，這時電源處于開機狀態。

SW1還同時經過R11、R30兩個電阻的分壓，給主控PLAYON腳送去時間長短、次數不同的控制信號，主控經過固件鑒別是播放、暫停、開機、關機而輸出不同的結果給相應的控制點，以到達不同的工作狀態。
