電子元件是組成電子產品的基礎，了解常用的電子元件的種類、結構、性能并能正確選用是學習、掌握電子技術的基本。常用的電子元件有：電阻、電容、電感、電位器、變壓器等，就安裝方式而言，目前可分為傳統安裝（又稱通孔裝即DIP）和表面安裝兩大類（即又稱SMT或SMD）。三極管、二極管稱為電子器件。

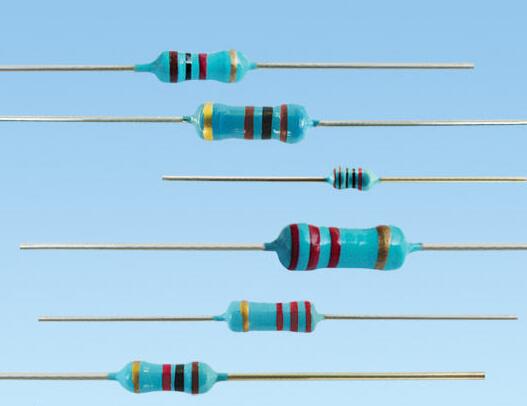

一、電阻
電子元器件識別電阻在電路中用“R”加數字表示，如：R1表示編號為1的電阻電阻在電路中的主要作用為分流、限流、分壓、偏置等1、參數識別：電阻的單位為歐姆（Ω），倍率單位有：千歐（KΩ），兆歐（MΩ）等換算方法是：1兆歐=1000千歐=1000000歐電阻的參數標注方法有3種，即直標法、色標法和數標法a、數標法主要用于貼片等小體積的電路，如：472 表示 47×100Ω（即4.7K）； 104則表示100Kb、色環標注法使用最多，現舉例如下：四色環電阻 五色環電阻（精密電阻）。電阻的色標位置和倍率關系如下表所示：顏色 有效數字 倍率 允許偏差（%）銀色 / x0.01 ±10金色 / x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1紅色 2 x100 ±2橙色 3 x1000 /黃色 4 x10000 /綠色 5 x100000 ±0.5藍色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /白色 9 x1000000000。
二：電容
電子元器件識別的電容識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3種。電容的基本單位用法拉（F）表示，其它單位還有：毫法（mF）、微法（uF）、納法（nF）、皮法（pF）。其中：1法拉=103毫法=106微法=109納法=1012皮法容量大的電容其容量值在電容上直接標明，如10 uF/16V容量小的電容其容量值在電容上用字母表示或數字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、電容容量誤差表符 號 F G J K L M允許誤差 ±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片電容為104J表示容量為0. 1 uF、誤差為±5%.
三：晶體二極管
電子元器件的二極管識別很簡單，小功率二極管的N極（負極），在二極管外表大多采用一種色圈標出來，有些二極管也用二極管專用符號來表示P極（正極）或N極（負極），也有采用符號標志為“P”、“N”來確定二極管極性的發光二極管的正負極可從引腳長短來識別，長腳為正，短腳為負3、測試注意事項：用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向?qū)ㄗ柚担@與指針式萬用表的表筆接法剛好相反4、常用的1N4000系列二極管耐壓比較如下：型號 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007耐壓（V） 50 100 200 400 600 800 1000電流（A） 均為1。

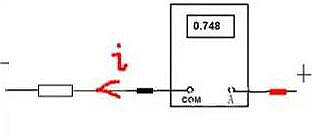

一、交直流電流的測量
根據測量電流的大小選擇適當?shù)碾娏鳒y量量程和紅表筆的插入“A”電流插孔，測量直流時，紅表筆（插入電流插孔中）接觸電壓高一端，黑表筆接觸電壓低的一端，正向電流從紅表筆流入萬用表，再從黑表筆流出，當要測量的電流大小不清楚的時候，先用最大的量程來測量，然后再逐漸減小量程來精確測量。

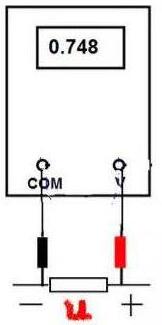

二、交直流電壓的測量
紅表筆插入“V/Ω”插孔中，根據電壓的大小選擇適當?shù)碾妷簻y量量程，黑表筆接觸電路“地”端，紅表筆接觸電路中待測點。特別要注意，數字萬用表測量交流電壓的頻率很低（45～500Hz），中高頻率信號的電壓幅度應采用交流毫伏表來測量。
三、電阻的測量
電阻的測量比較簡單紅表筆插入“V/Ω”插孔中，黑表筆插入"com"插孔，根據電阻的大小選擇適當?shù)碾娮铏n，紅、黑兩表筆分別接觸電阻兩端，觀察讀數即可。特別是，測量在路電阻時（在電路板上的電阻），應先把電路的電源關斷，以免引起讀數抖動。禁止用電阻檔測量電流或電壓（特別是交流220V電壓），否則容易損壞萬用表。在路檢測時注意電阻不能有并聯支路。電阻檔選的比較大時（比如測量10M的電阻）應先將兩支表筆短路，顯示的值可能為1M。每次測量完畢需把測量結果減去此值，才是實際電阻值(電阻檔高時，誤差會比較大)。
四、短開路檢測
將功能、量程開關轉到蜂鳴檔位置，兩表筆分別測試點，若有短路，則蜂鳴器會響。用此方法可以檢測電路線路的通斷情況。注意：蜂鳴器響并不一定表示兩點間線路短路，若兩點間電阻比較小（20Ω）也會響。
五、數字萬用表電容檢測方法

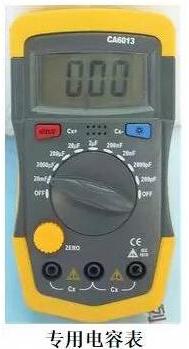

檢測電容有專用的電容表來測量電容容量，也可用萬用表測量。如下圖所示
某些數字萬用表具有測量電容的功用，UT51其量程分為200μ和20μ兩檔。測量時先將紅表筆接到電流端孔，黑表筆接到COM端孔，功能檔位選擇電容檔位，再用紅黑表筆接已放電的電容兩引腳（注意極性），選取適當?shù)牧砍毯缶涂勺x取顯示數據。200μ檔，宜于測量20uF至200μF之間的電容；20μ檔，宜于測量2μF至20μF之間的電容。
六、電感器的檢測
將萬用表置于電阻檔，紅、黑表筆各接色碼電感器的任一引出端，此時指針應向右擺動。根據測出的電阻值大小，可具體分下述三種情況進行鑒別：
1、被測色碼電感器電阻值為零，其內部有短路性故障。
2、被測色碼電感器直流電阻值的大小與繞制電感器線圈所用的漆包線徑、繞制圈數有直接關系，只要能測出電阻值，則可認為被測色碼電感器是正常的。

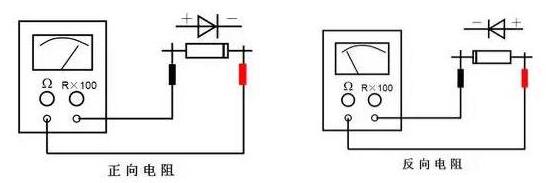

七、二極管的正反向電阻，壓降和好壞的判斷
首先要強調的是用數字萬用表測量二極管時，實測的是二極管的正向電壓值，而指針式萬用表則測的是二極管正反向電阻的值。二極管有鍺管和硅管之分。鍺管正向壓降比硅管小，0.1-0.3V為鍺二極管，0.5-0.8V則為硅二極管。
