一、最佳頻率的確定
在捕魚器電路中，每種輸出電路均有它的最佳頻率，而在最佳頻率的調試中，最不好確定的是高頻變壓器的初級繞組匝數。一般來說，若制作輸出功率小于300W的捕魚器，初級繞組為5+5匝；若制作功率更大的，初級繞組可取3+3匝或2+2匝。其最佳工作頻率應如何調試呢？
在電子捕魚器電路中，前級的振蕩電路一般采用集成塊SG3525（KA3525）或TL494、SG3525的（5）、（6）腳為振蕩頻率調節端，（5）腳外接一只電容到地，（6）腳外接一電阻到地，改變電容或電阻的數值可改變電路的振蕩頻頻率。實際調試時，可將一只1kΩ的電阻與22kΩ的電位器串聯，再接在SG3525（6）腳與地之間，然后在輸出變壓器次級繞組上接一只100W/220V的燈泡，通電后緩慢調節電位器，當燈泡最亮時，其振蕩頻率為最佳頻率，這時測出電位器連入電路的阻值，用同值固定電阻代換即可。
對于采用TL494的電路，由于TL494的（6）腳也為定時電阻調節端，其調試方法與SG3525相同。
二、后級功率元件的選擇
1.三極管三極管的穩定性是最好的，但怕輸出碰極。為此，小功率機應在輸出端串上一只5A保險絲或1Ω/10W的電阻。
由于三極管關斷迅速，所以高壓尖峰幅度比可控硅大，捕魚效果也好。實際制作時，可采用彩電帶阻尼的行管或開關管。為提高電流、降低三極管發熱，可用多只并聯。
2.場效應管場效應管的關斷頻率是最高的，效果略勝三極管，但其穩定性比三極管差，最怕輸出端碰極，必須在輸出線路中串聯合適電阻或保險絲。
3.2GBT2GBT是三極管和場管的結合品，耐壓高、輸出電流大，價格較高。它的控制和場效應一樣，效果介于三極管和場管之間。
4.可控硅可控硅是最常見和常用的。可控硅不能瞬間關斷，需要電容、電感的配合加以關斷。輸出波形比較平滑，捕魚效果不如前3種。如果采用大電流的可控硅，極易在使用中碰級損壞。
三、制作須知
1.在制作過程中，不宜在帶電的情況下焊接。
2.要注意場效應管腳位。若其中兩腳加電，不可脫開另一腳來測量，否則很容易在瞬間燒壞管子。
3.先做好前級驅動電路，有條件的話，可用示波器查看兩邊輸出波形的幅度、頻率及互補性。符合要求后方可接功率管及變壓器。試用時，需用小電流12V電源供電，或串小電流表，一般情況下，空載電流不應超過2A。如電流過大，應檢查后再試。
4.12V電源輸入端大容量濾波電容，最好能用兩只4700μF電容／25V并聯，且該電容應選用優質品。如無濾波電容，易引起功率管發熱，SG3524的供電電阻燒黑或燒斷。

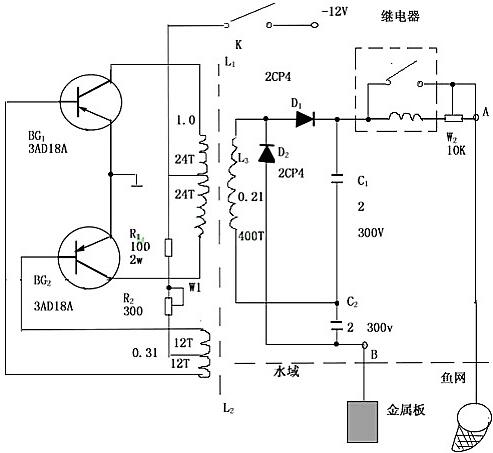

捕魚器是根據電壓高于100V，功率大于30W的電能釋放于水域中可擊斃直徑為1至1.5米水域內的魚類的原理而制成的。如下捕魚器電路圖所示，捕魚機電路由三部分組成：第一部分為晶體三極管和鐵氧體變壓器組成的逆變器，把12V直流電壓變成數百至數千赫的交流電，其電壓幅值大于100V；第二部分為全波倍壓整流器，它把輸出電壓升高一倍，并變成直流，第三部分為繼電器，它控制電路有效地把電能釋放于水域，而且還可避免因插入水中而造成高壓跌落。W1可調節輸入電流的大小，W2可調節輸出功率的大小。
