單相電機正反轉接線圖

單相電機正反轉

正轉時：U2Z2連一起，U1V1連一起，兩個點接火線零線。

反轉時：Z2U1連一起，U2VI1連一起，兩個點接火線零線。

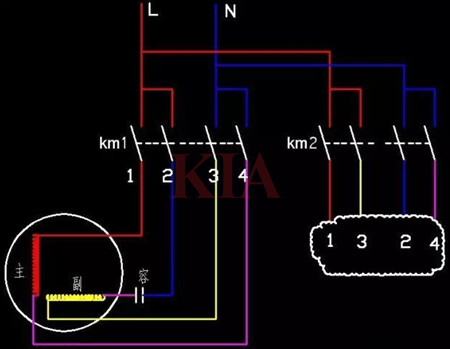

正轉接觸器吸合時：接觸器的進線端1和3與出線端2和4四個觸點連一起接火線，也就等同于U1VI1接火線。進線端5和出線端6短接接零線，也就等同于U2Z2連一起接零線。反轉接觸器吸合時：接觸器進線端1和3與出線端2和4四個觸點短接一起連火線，也就等同于Z2U1連火線，進線端5和出線端6短接連零線，也就等同于U2V1連零線。

單相電機正反轉倒順開關

單相電機正反轉

通過倒順開關，可以輕松地實現單相電機的正反轉控制。

單相電機正反轉

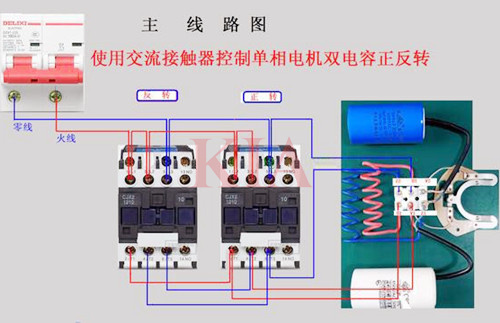

在KM1的下方，將紅線和粉線互換，或者將藍線和黃線互換，即可實現電機的反轉。對于KM1和KM2的二次線路，可以采用三相電機的普通正反轉互鎖電路進行連接。

單相電動機通常有三個抽頭，此時使用萬用表電阻擋來測量這三個線頭之間的電阻值。電阻最大的兩個線頭之間需要并聯電容，而另一個線頭（通常作為公共端）則接電源的一端。之后，再次使用萬用表的電阻擋來測量公共端與接電容兩端的線頭之間的電阻，阻值稍大的一端應接電源的另一端，以確保電機正轉。若需改變電機方向，只需將接電容一端的電源線改接為另一端即可輕松實現。

此外，對于三個出線的單相電機，主繞組和副繞組的判斷也相對簡單：

1、首先，兩兩測量三條線的阻值，并記住最大阻值的兩條線及其阻值。第三條線，即未測量的那條線，就是主、副繞組的連接點。

2、接下來，分別測量這個連接點與兩端線的阻值（這兩個阻值之和必須等于先前記錄的最大阻值）。其中，阻值較小的一端為主繞組，阻值較大的一端為副繞組。

對于單相電容啟動交流電機，與電容串聯的繞組接頭通常為副繞組。設副繞組電阻為R1，主繞組電阻為R2，則R1通常大于R2（因為主繞組功率較大，所以電阻較小）。

使用萬用表測量三個端子中每次兩個端子之間的電阻值，以尋找火線通過電容連接的副繞組接頭端子。該端子與另外兩個端子之間的電阻值應為最大（即R1串聯R2），而與第二大阻值R1的端子之間的電阻值稍小。最后，在剩下的兩個端子中，找到阻值最小（R2）和第二小（R1）的端子，其中阻值最小的端子即為接零線的端子，也就是主繞組和副繞組的公共端子。

對于單相電機的接線，若電機本身沒有接線圖示，可以使用萬能表進行測量。首先，用電阻檔測量出三組電阻數，其中最大的一組對應啟動和工作繞組的串聯，中間大小的一組為工作繞組的兩個端子，而較小的一組則為啟動繞組的兩個端子。接下來，將工作繞組與220VAC電源并聯，啟動繞組與電容串聯后再與電源并聯即可。
